Эффективная светодиодная LED подсветка растения (Видео)
В данной статье рассмотрим создание эффективной подсветки на двух светодиодах (LED) для небольшого комнатного растения, в основном из подручных средств. В конце статьи Вы сможете ознакомится с видео версией изложенного материала.

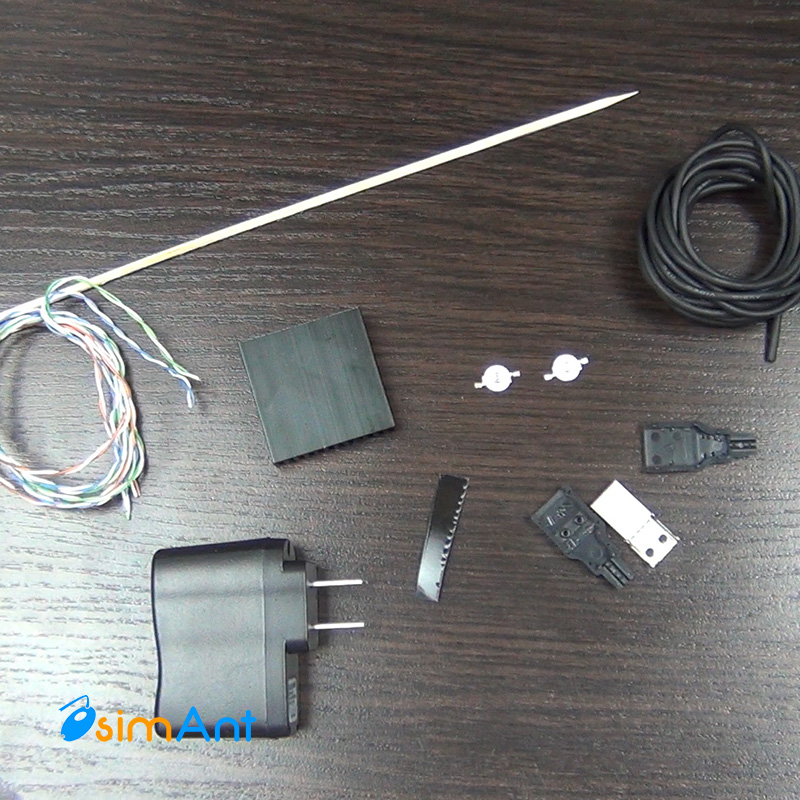

Материалы использованные в конструкции:
- Два светодиода (LED) красный - 660nm и синий 465nm;
- Алюминиевый радиатор для чипсета 40*40мм;
- Теплопроводная клейкая двусторонняя лента 3М;
- Разборной USB штекер для пайки;
- Блок питания с USB гнездом 500 mA, 5 Вольт - данные параметры очень важны и выходной ток не должен превышать 700 mA;
- Провод в мягкой изоляции;
- Кусок витой пары (сетевой кабель);
- Деревянный шампур;
- Пищевая фольга;
- Пластиковый стаканчик;
- Этиловый спирт.

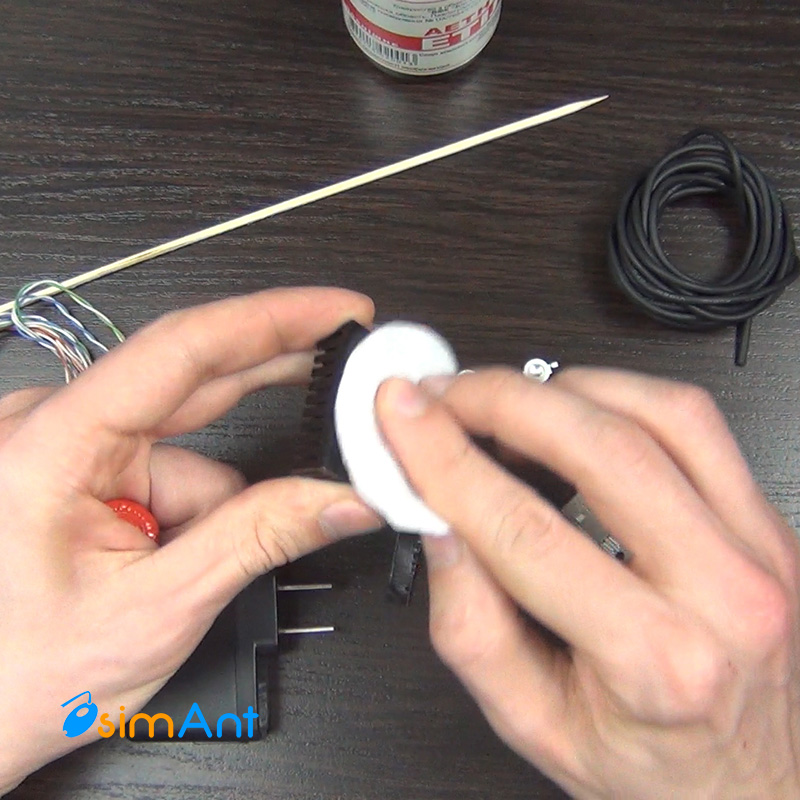

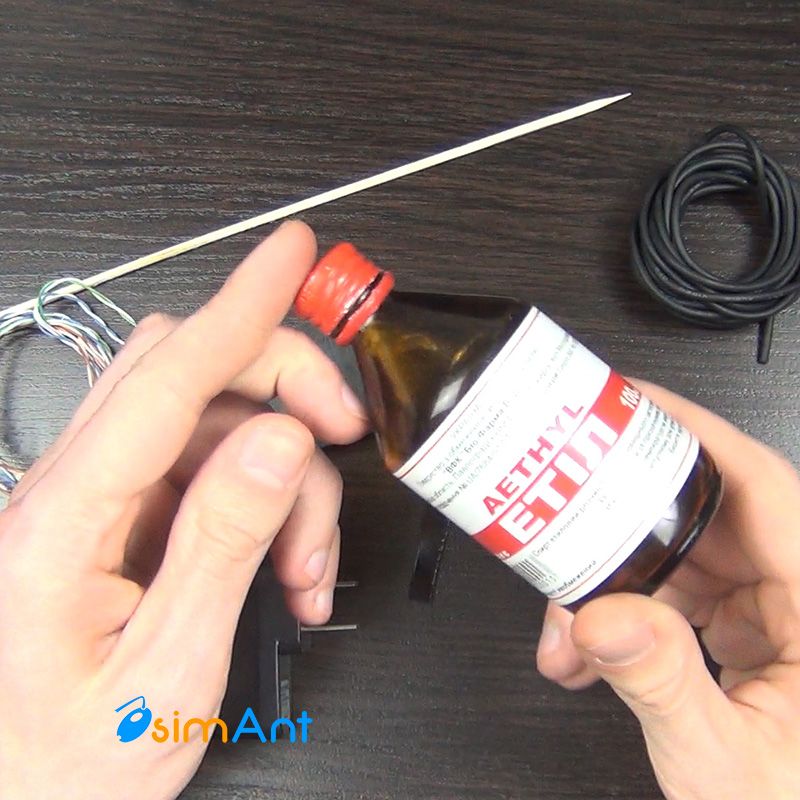

Для качественной наклейки теплопроводной ленты 3М, очищаем и обезжириваем поверхность радиатора этиловым спиртом. Так же этиловым спиртом стоит протереть светодиоды, после того как они будут смонтированы. Этиловый спирт свободно продается в аптеках, альтернативой может послужить обычная водка.

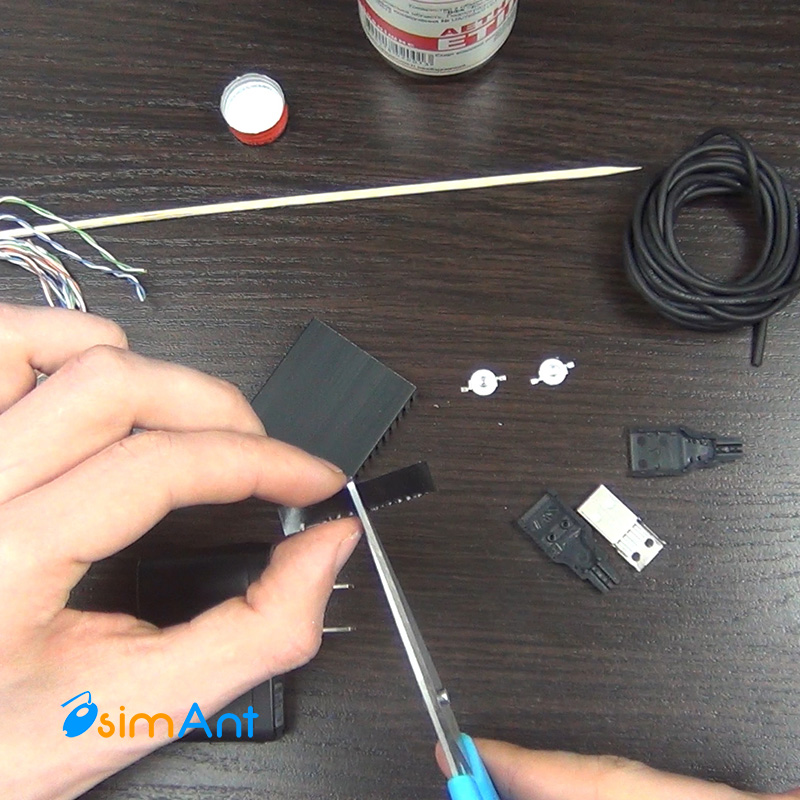

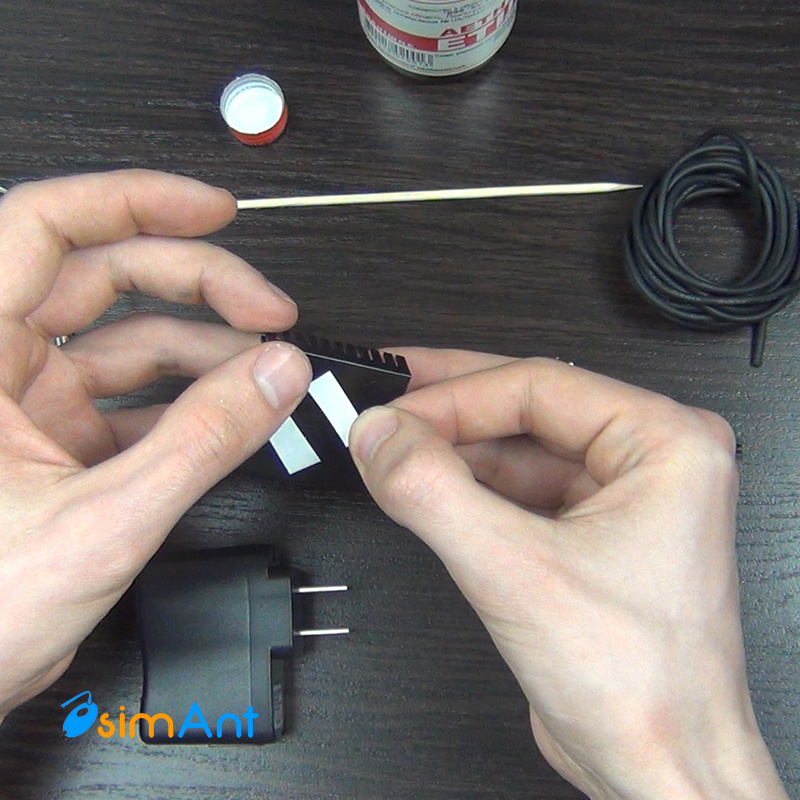

Отрезаем и наклеиваем теплопроводную ленту 3М на радиатор, режем пополам кусок 40*10мм.

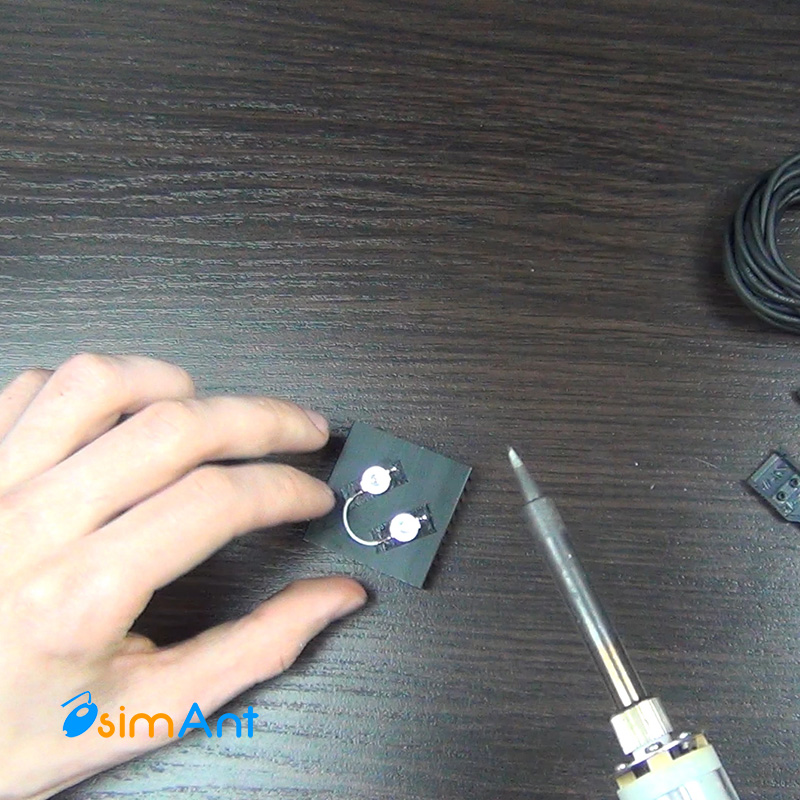

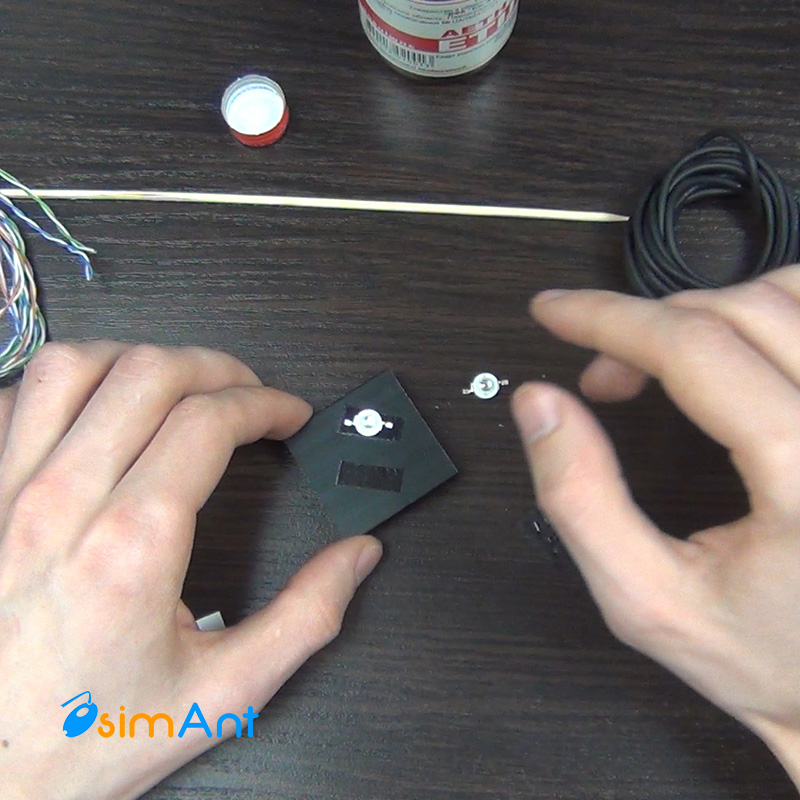

Приклеиваем светодиоды. Светодиоды должны припаяться последовательно, как при использовании светодиодного драйвера, т.е. припаиваться должен плюс к минусу.

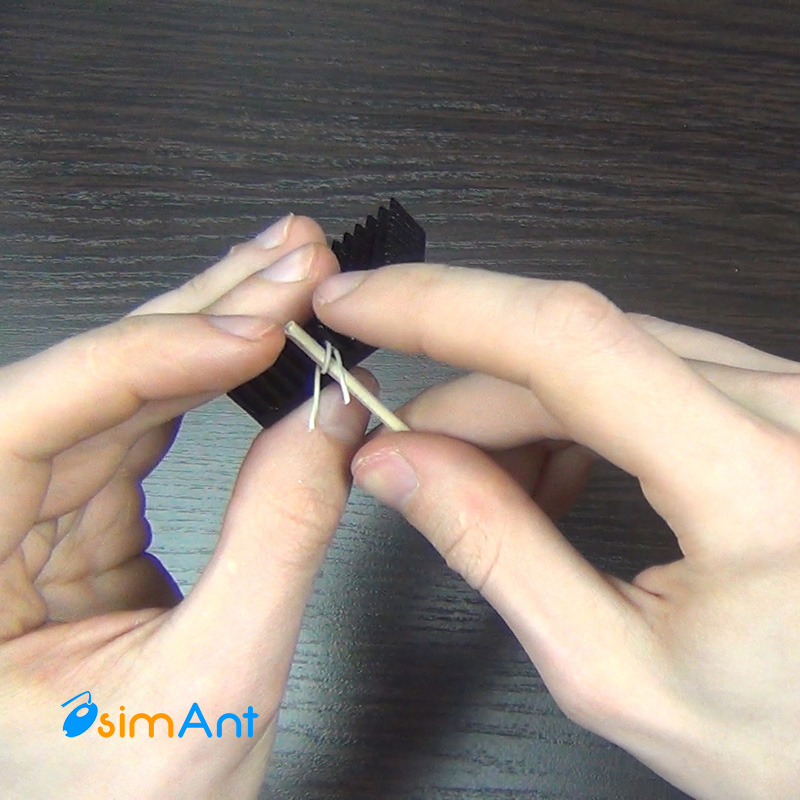

Роль держателя для радиатора будет выполнять деревянный шампур. Прикручиваем его к иглам радиатора с помощью куска витой пары.

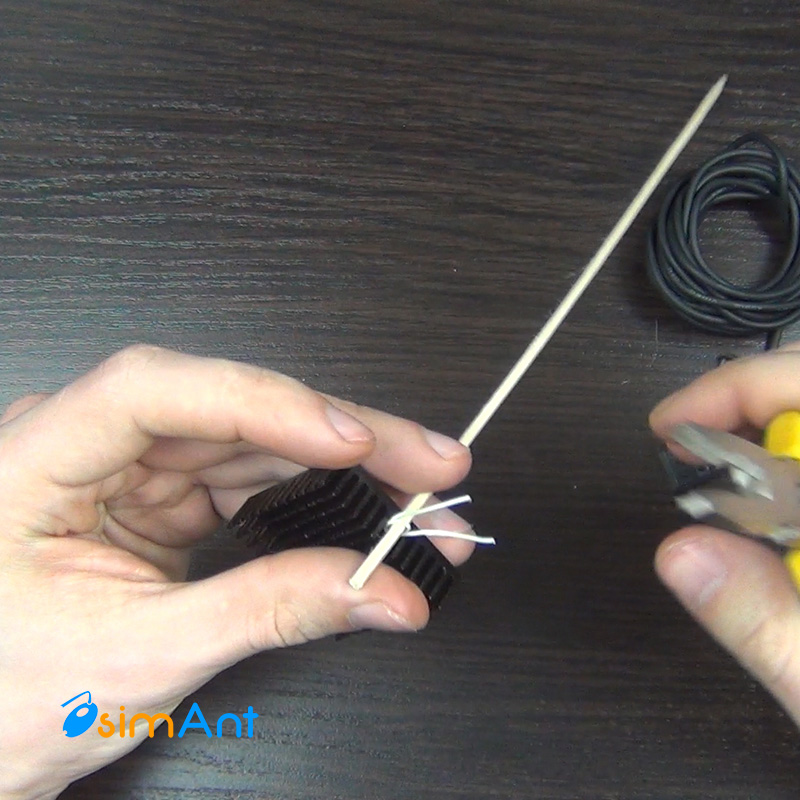

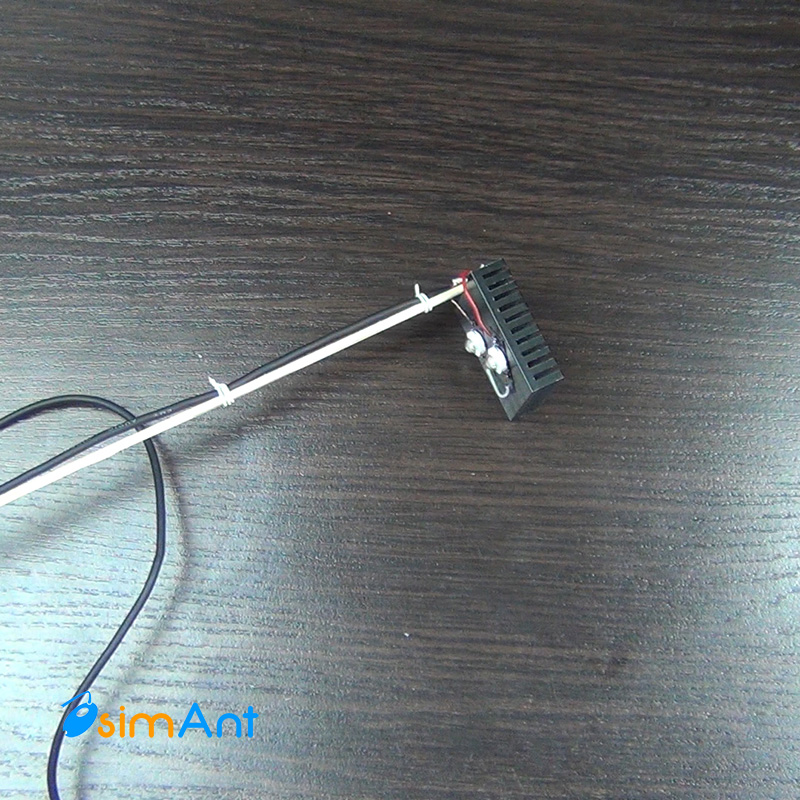

Точно так же, с помощью витой пары прикручиваем провод к шампуру.

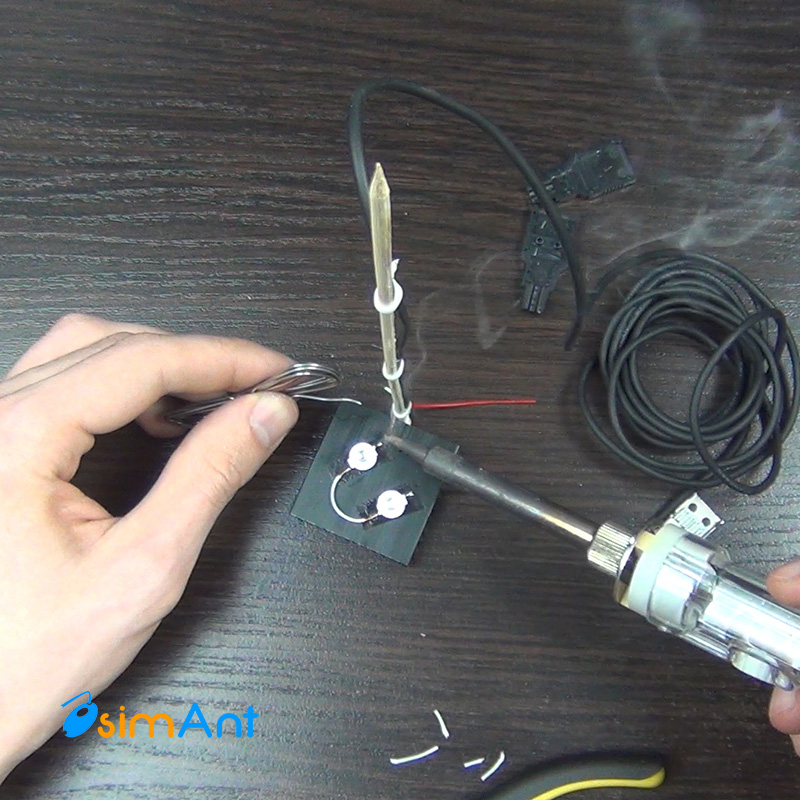

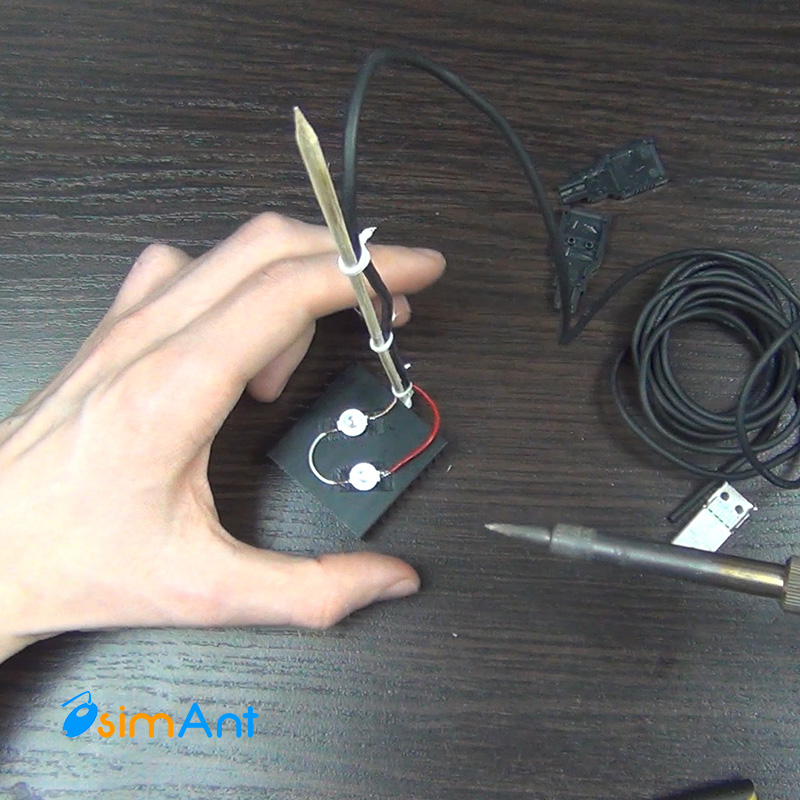

Припаиваем провод к светодиодам.

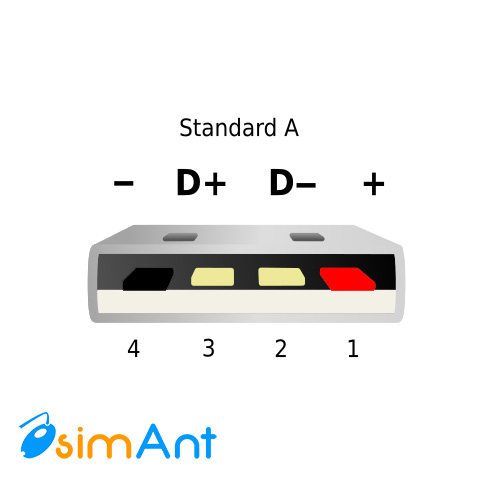

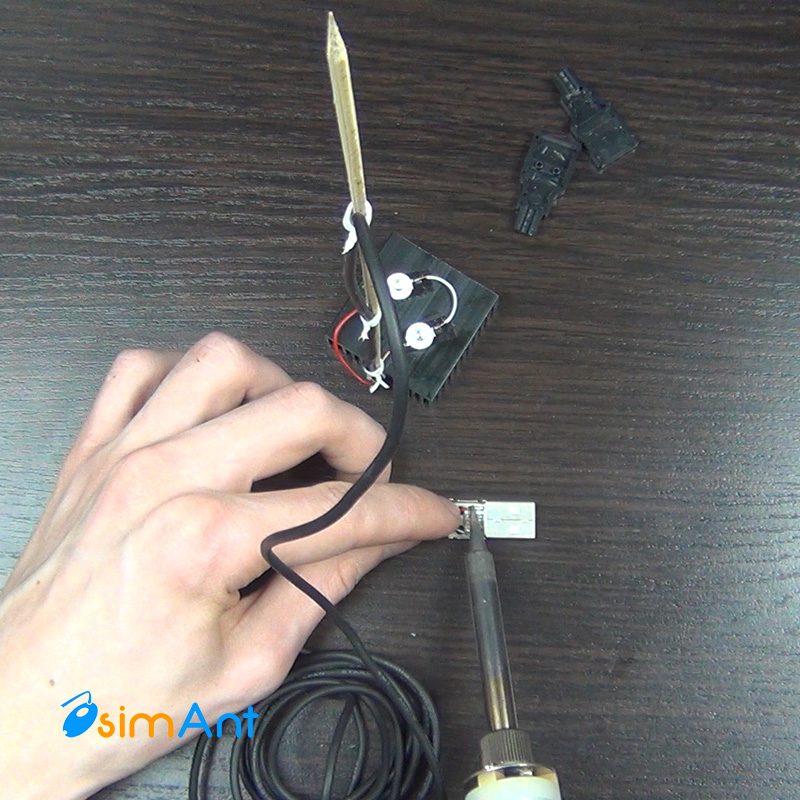

Далее - припаиваем разборной USB штекер.

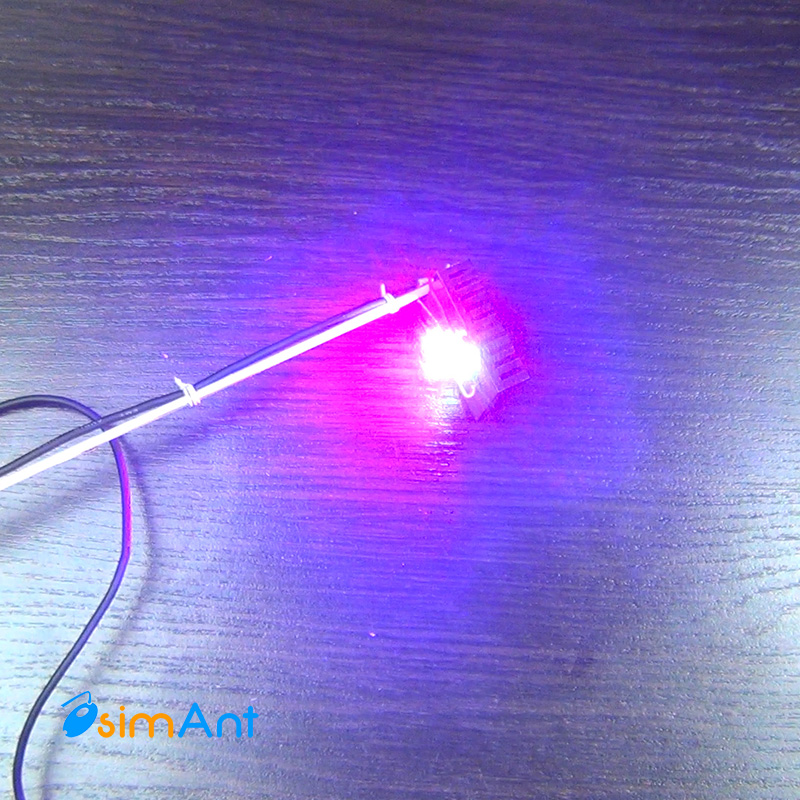

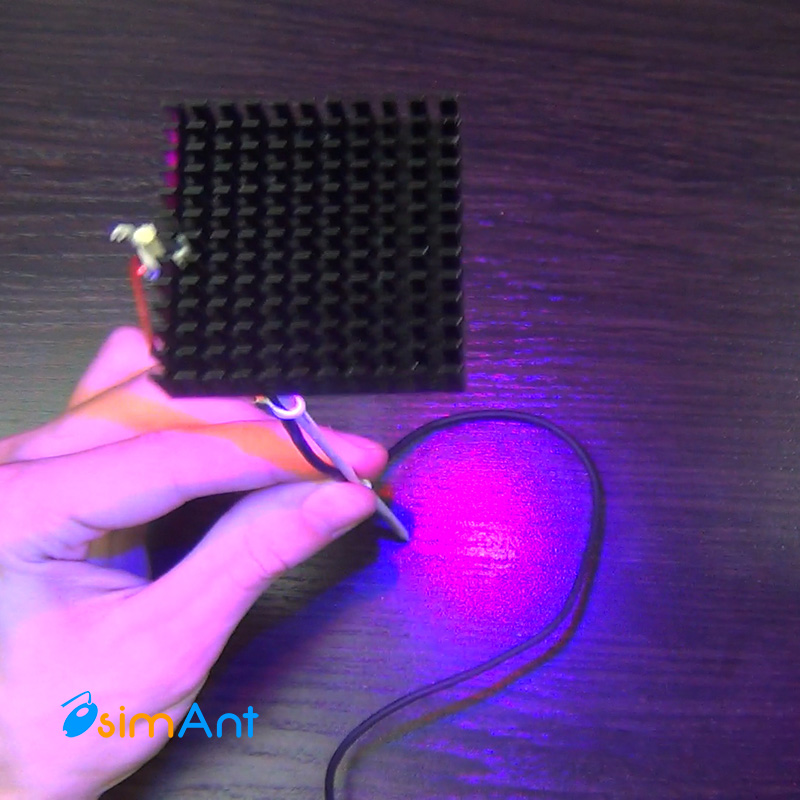

Как только USB припаян, наша конструкция уже может работать, проверяем.

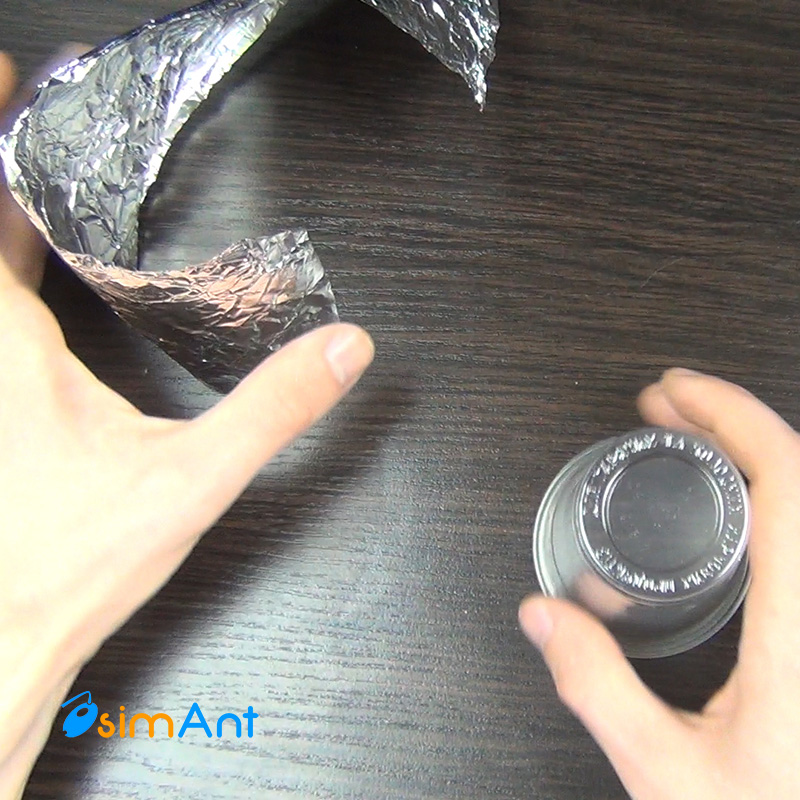

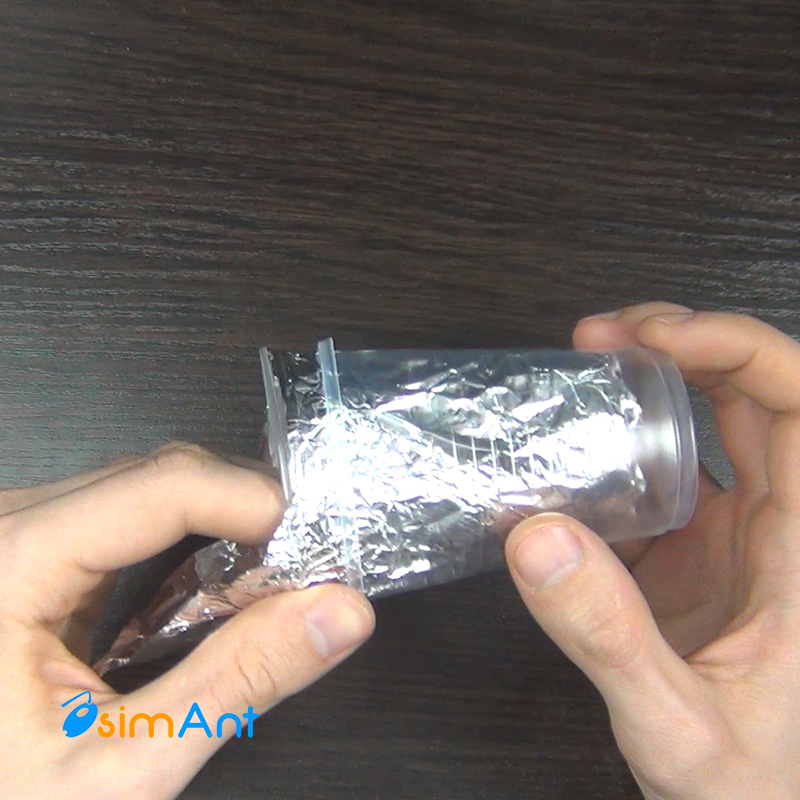

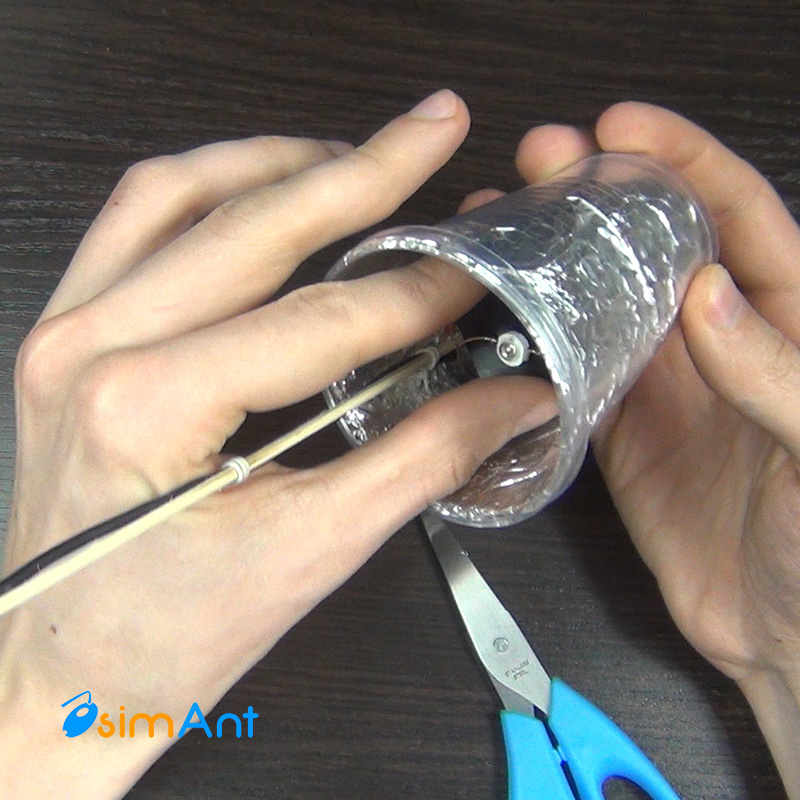

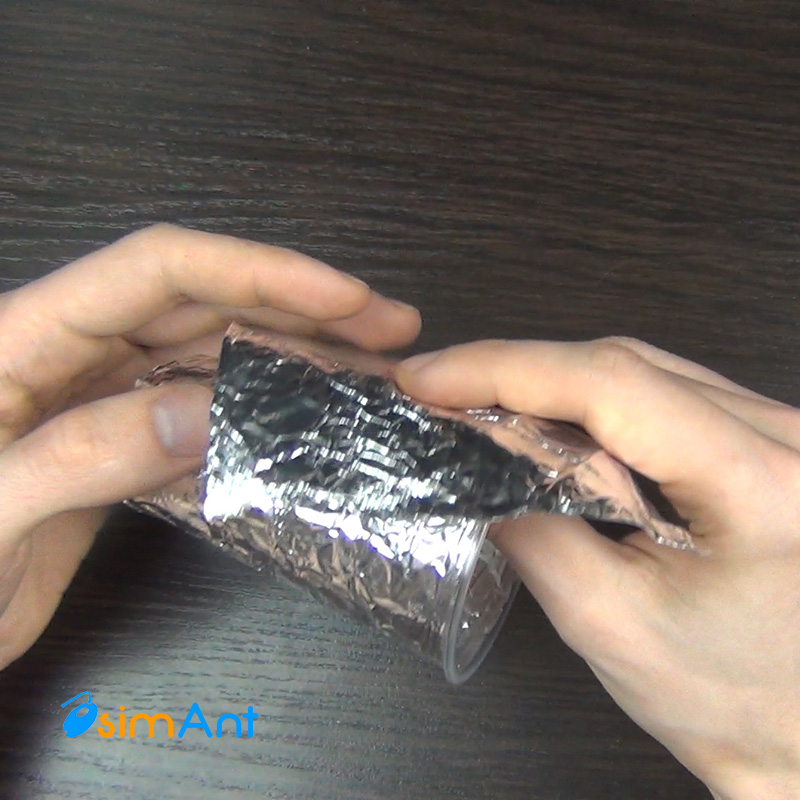

Чтобы свет не рассеивался, а светил непосредственно на растение - делаем примитивный отражатель из пластикового стаканчика и фольги, просто обматываем стаканчик фольгой и одеваем сверху второй. Так же можно использовать вместо второго стакана скотч.

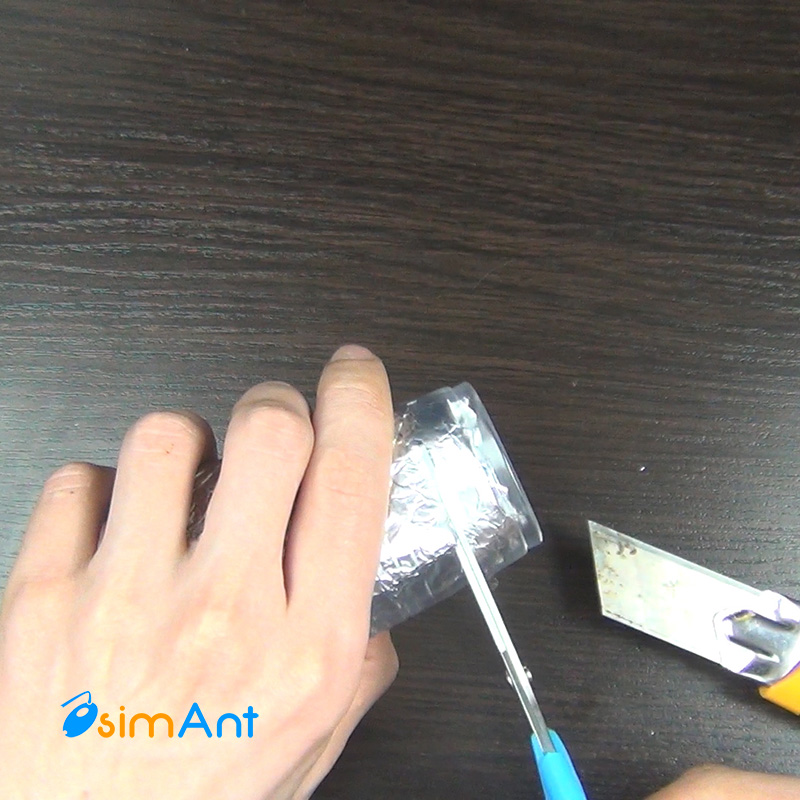

Обязательно вырезаем дно стакана для выхода теплого воздуха, иначе светодиоды быстро выгорят.

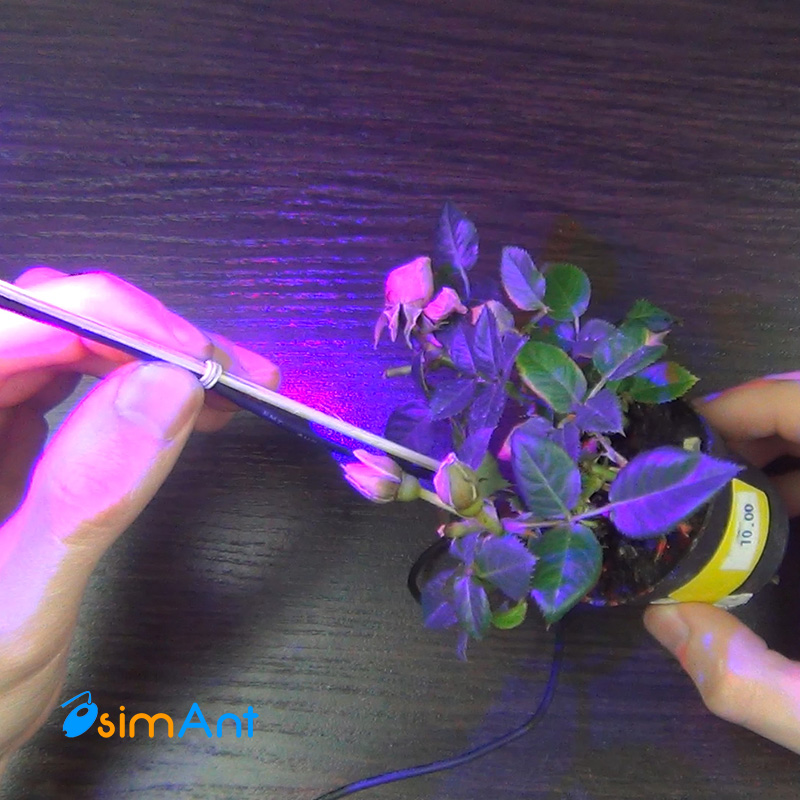

Наш светильник готов, вот так выглядит готовая конструкция в горшке.
Видео, как просто сделать своими руками светодиодную LED подсветку для комнатного растения.
