Ремонт двойного клика мышки logitech vx nano

Ремонт двойного клика мышки logitech vx nano

В данной статье расскажем Вам, как решить очень распространенную проблему "двойного клика" у компьютерных манипуляторов - logitech vx nano, при котором вместо одного положенного клика, происходит два, чем очень затрудняет работу и портит нервы владельцу.

Большинство рекомендаций по исправлению проблемы "double click" сводится к разборке манипулятора и "выравнивании" контакта микропереключателя, но такой подход решает проблему не более чем на месяц, после чего проблема проявляется повторно. Мы рекомендуем решить задачу заменой микропереключателя, что позволит манипулятору работать еще долгое время без проявления "болезни" двойного клика, как поступил автор статьи с его любимым logitech vx nano.

В конце статьи размещено видео с процессом ремонта кнопки манипулятора.

Первое, что вам предстоит сделать, это раскрутить корпус "мыши", для этого нужно выкрутить четыре винта, три из которых находятся под резиновыми ножками и один в батарейном отсеке, как показано на изображении ниже.

Ремонт двойного клика logitech vx nano

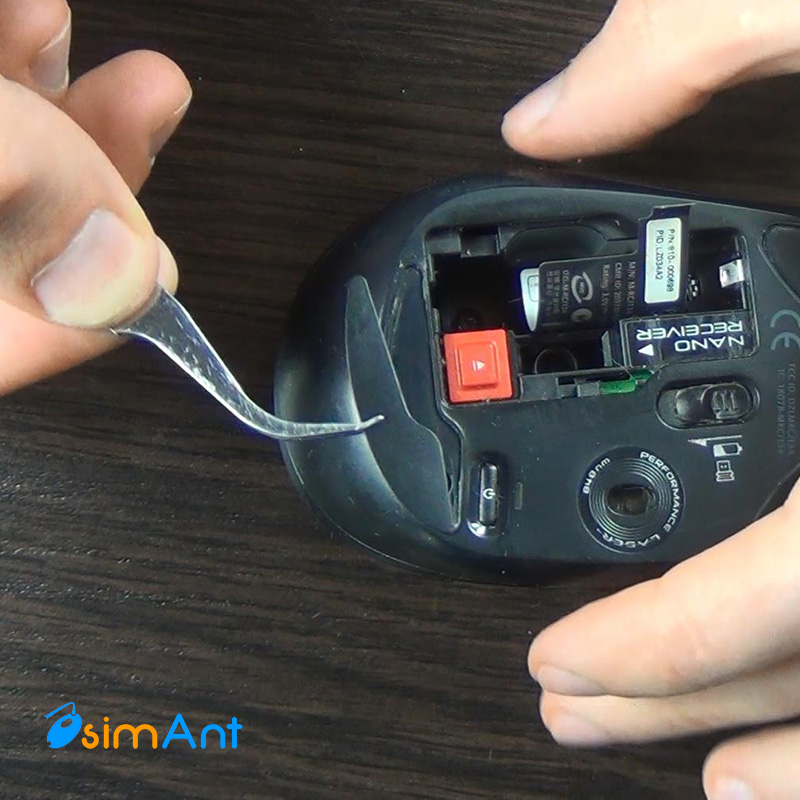

"Ножки" снимаем очень аккуратно, чтобы использовать их повторно. Для этого берем маленькую плоскую отвертку или канцелярский нож и поддеваем "ножку" на уровне склейки с корпусом (следите за тем, чтобы разрезали ножку пополам).

Как разобрать logitech vx nano

На фото ниже автор промахнулся, будьте бдительны.

Разбираем мышку logitech vx nano

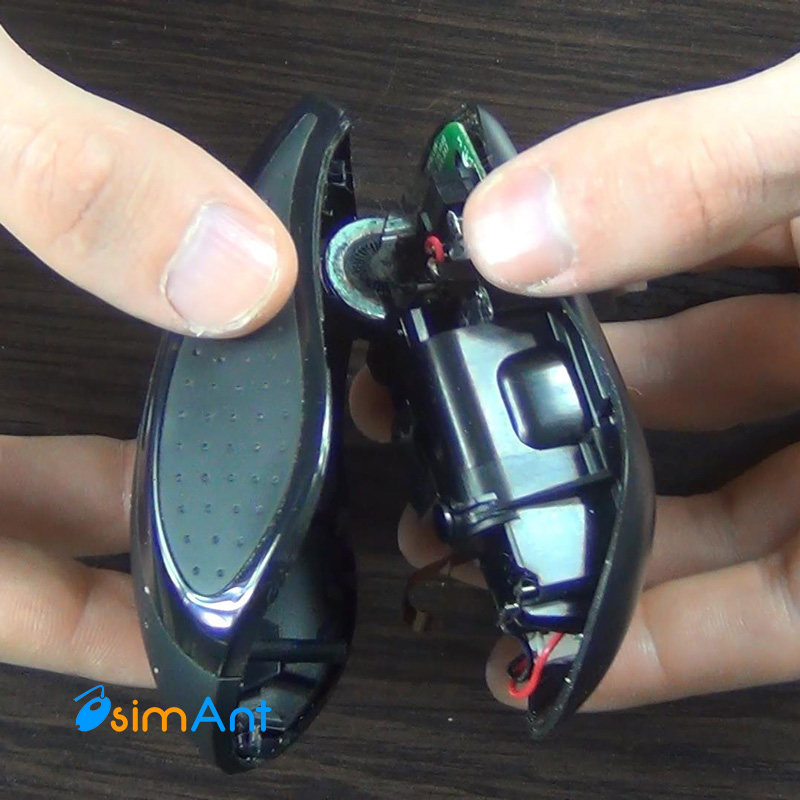

Выкручиваем винты, после чего корпус легко разбирается на две части.

Разбираем корпус logitech vx nano

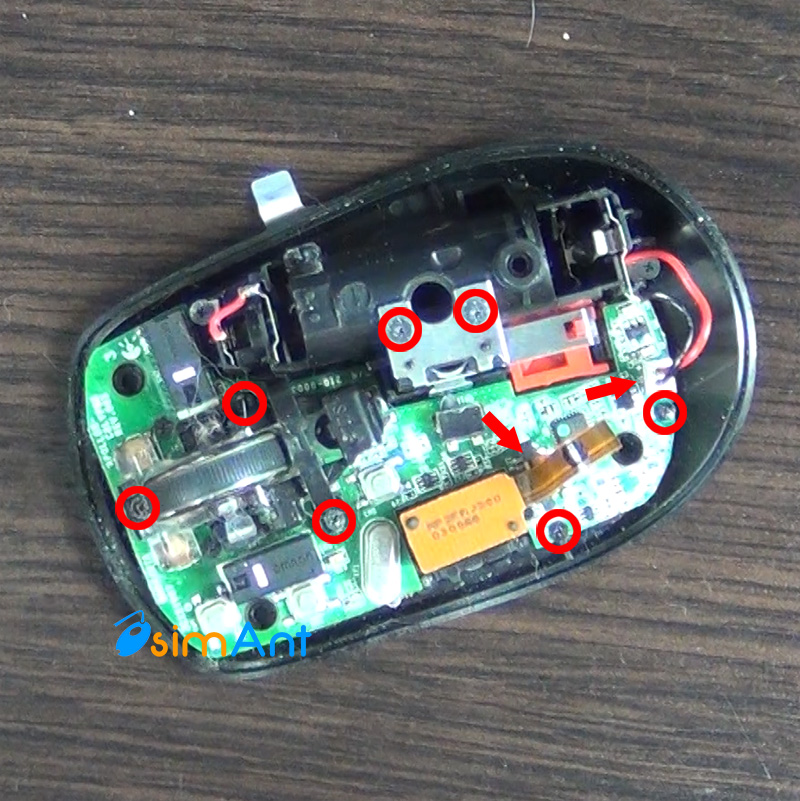

Далее снимаем плату с микропереключателями, всего нужно открутить семь винтов, отсоединить два контакта и снять колесо прокрутки. Все что нужно открутить и отсоединить, обведено красными кружками и указано стрелками.

Ремонт logitech vx nano

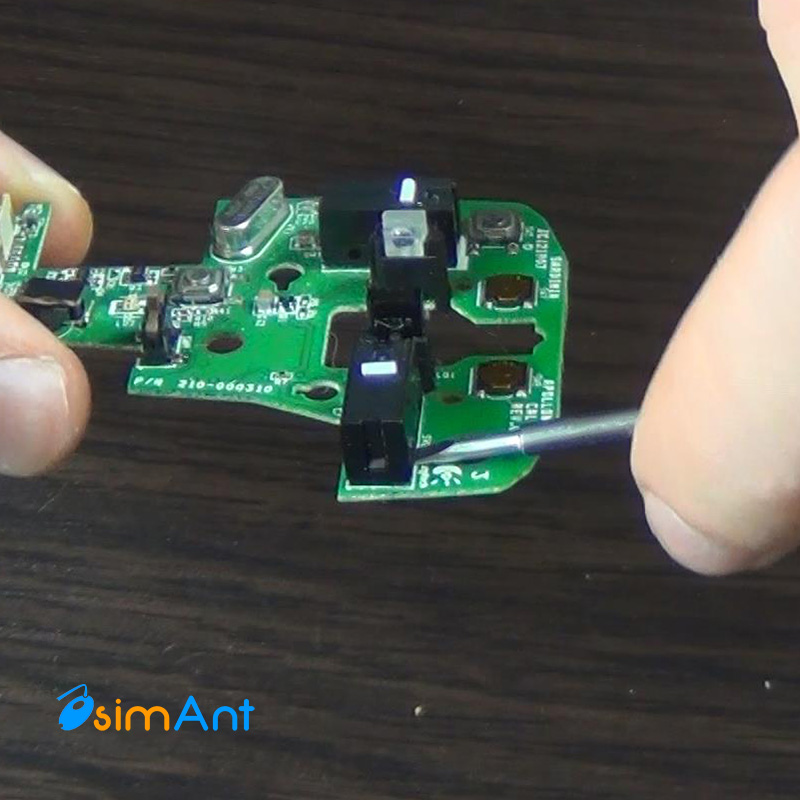

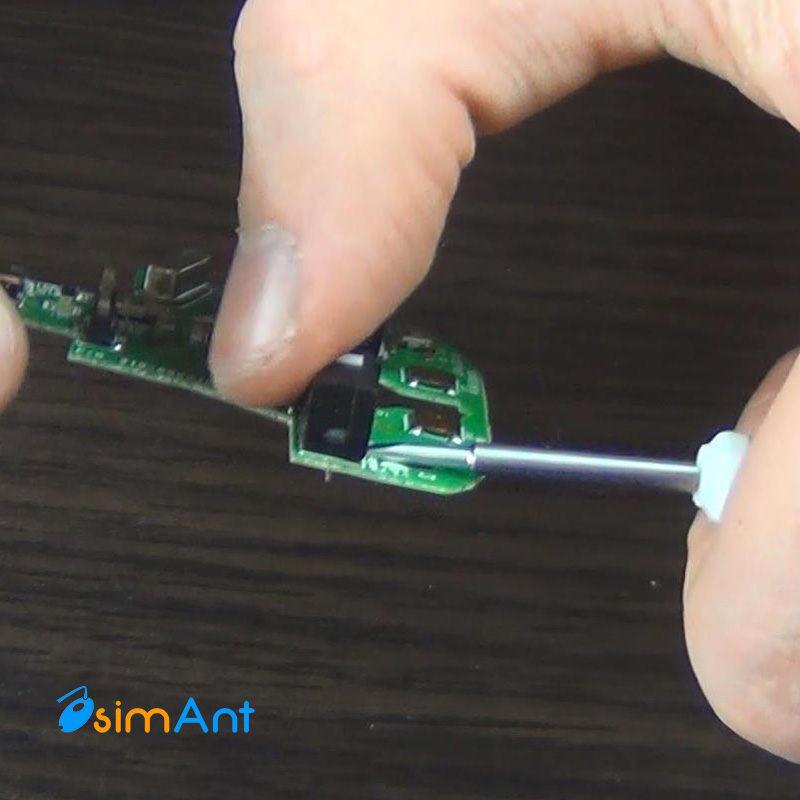

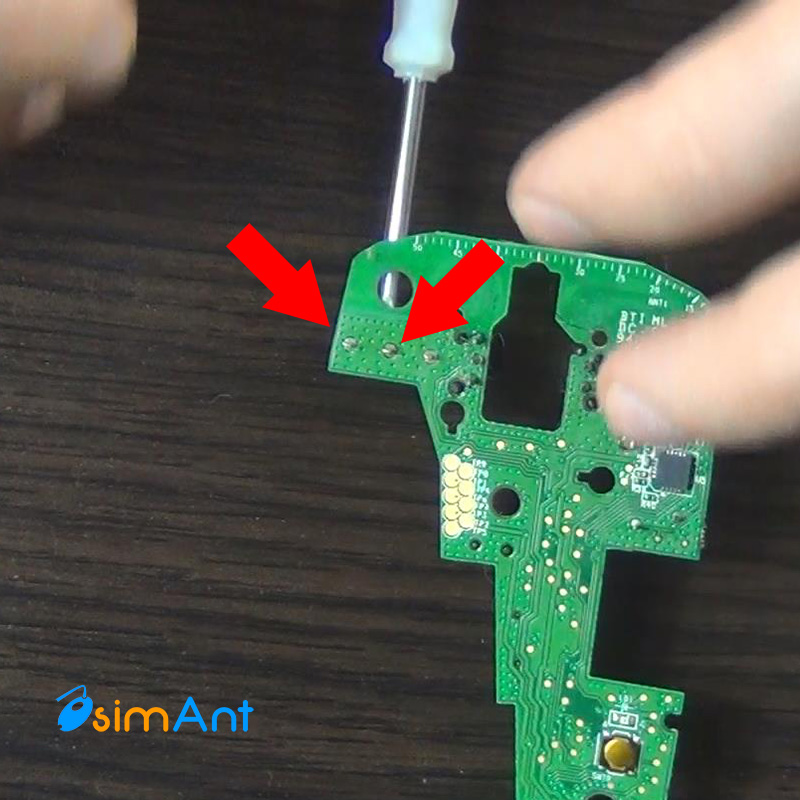

Для выпайки вам понадобится маленькая плоская отвертка, или что-то, что можно использовать как "клин". Вставляем отвертку между платой и переключателем (между средним и любым крайним контактом), нагреваем паяльником эти два контакта и давим на отвертку, чтобы вытеснить контакты с отверстий платы.

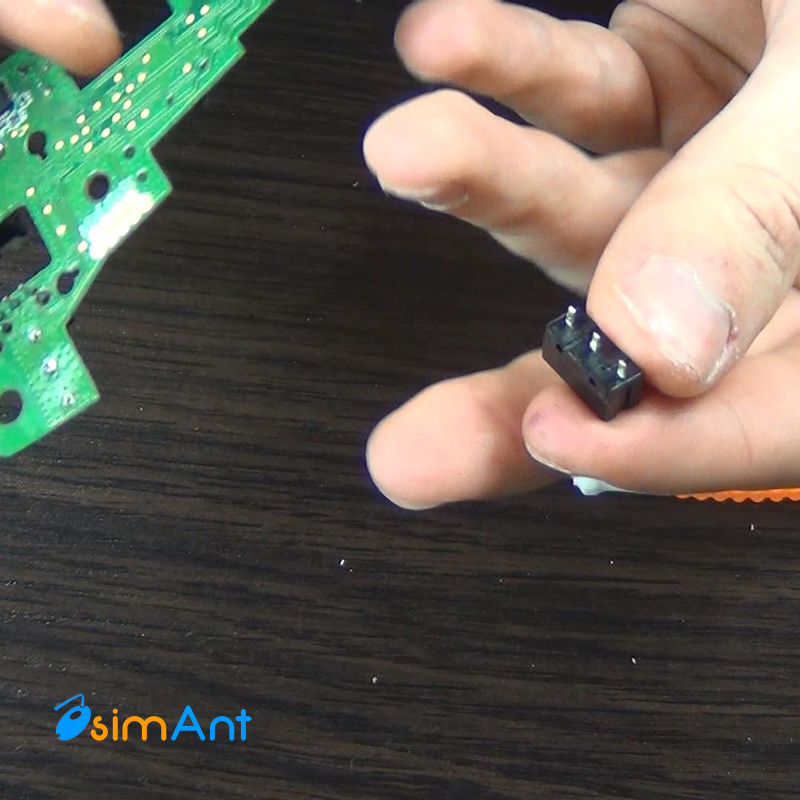

Выпайка микропереключателя logitech vx nano

Выпайка микропереключателя logitech vx nano

Выпайка микропереключателя logitech vx nano

Выпайка микропереключателя logitech vx nano

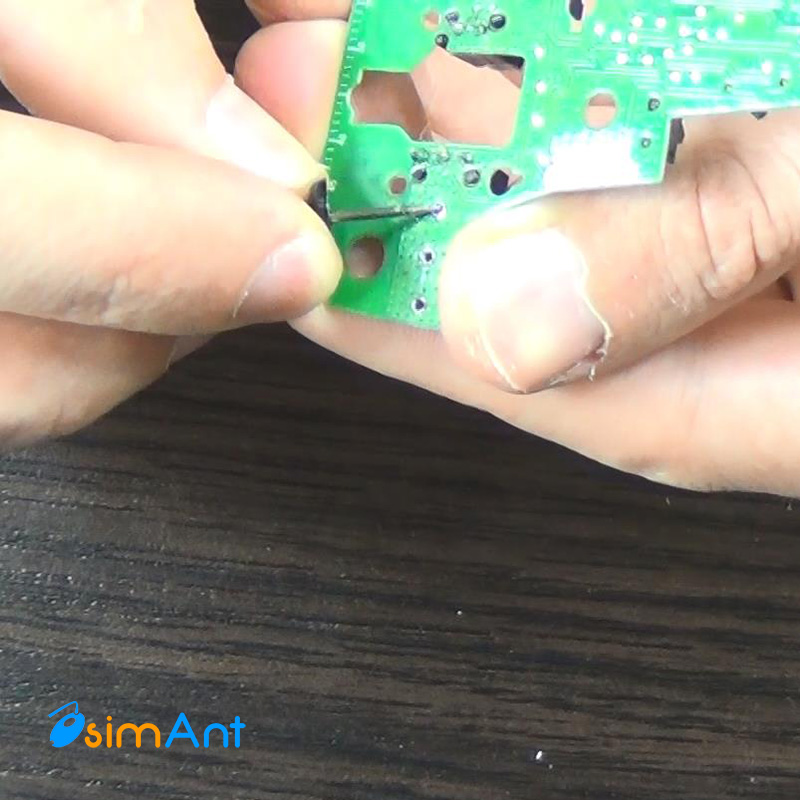

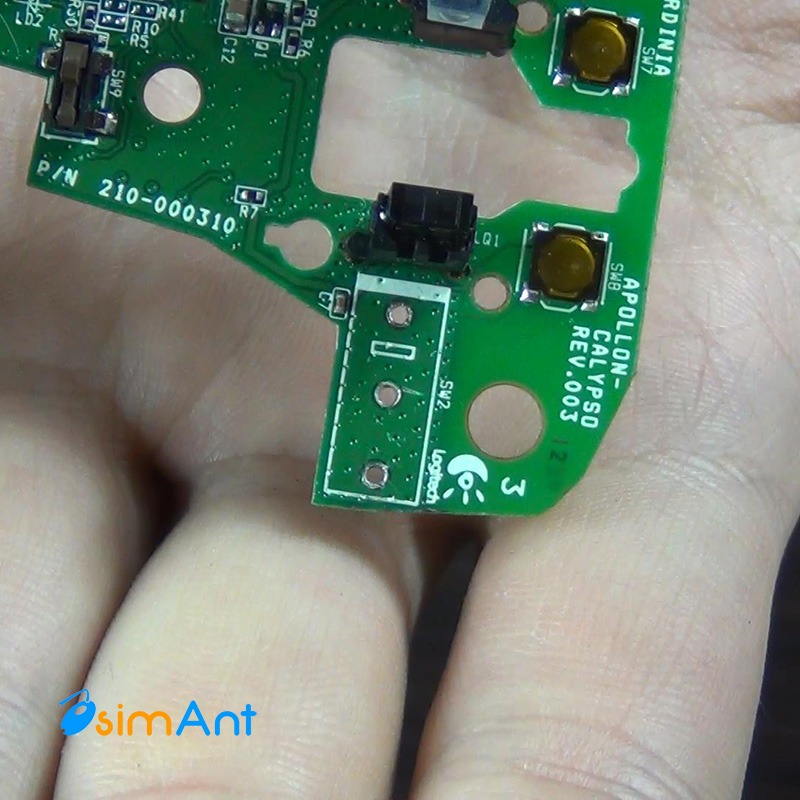

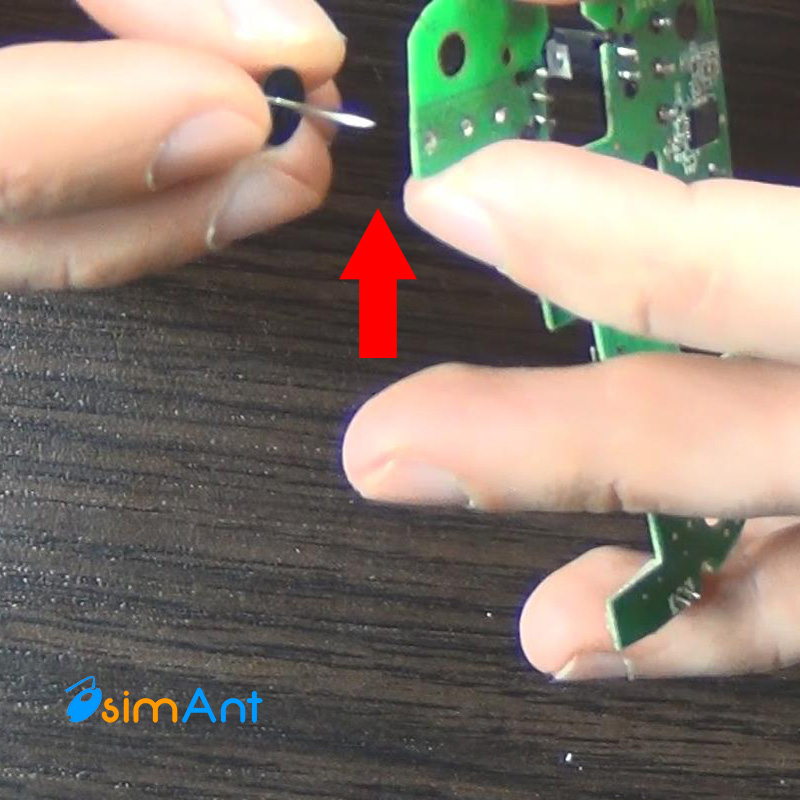

Когда микропереключатель выпаян, нужно очистить контакты для удобной установки рабочего. Для этого понадобиться толстая игла или канцелярскую кнопку (автор статьи использовал канцелярскую кнопку). Чтобы очистить от припоя гнезда контактов, нагрейте гнездо контакта и вставьте туда иглу, круговыми движениями (как будь то хотите расширишь отверстие), вытесняете лишний припой, после чего острием иглы можно снять остатки.

Очистка контактов для пайки микропереключателя

Очистка контактов для пайки микропереключателя

Очистка контактов для пайки микропереключателя

На данном этапе все просто - припаиваем новый микропереключатель. Автор статьи использовал родной переключатель с повышенным ресурсом OMRON D2FC-F-7N (20M). Вставляем переключатель в отверстия контактов, прижимаем к плате и слегка прихватываем припоем (на всякий случай, возможно придется повторить процедуру).

Пайка микропереключателя OMRON D2FC-F-7N(20M)

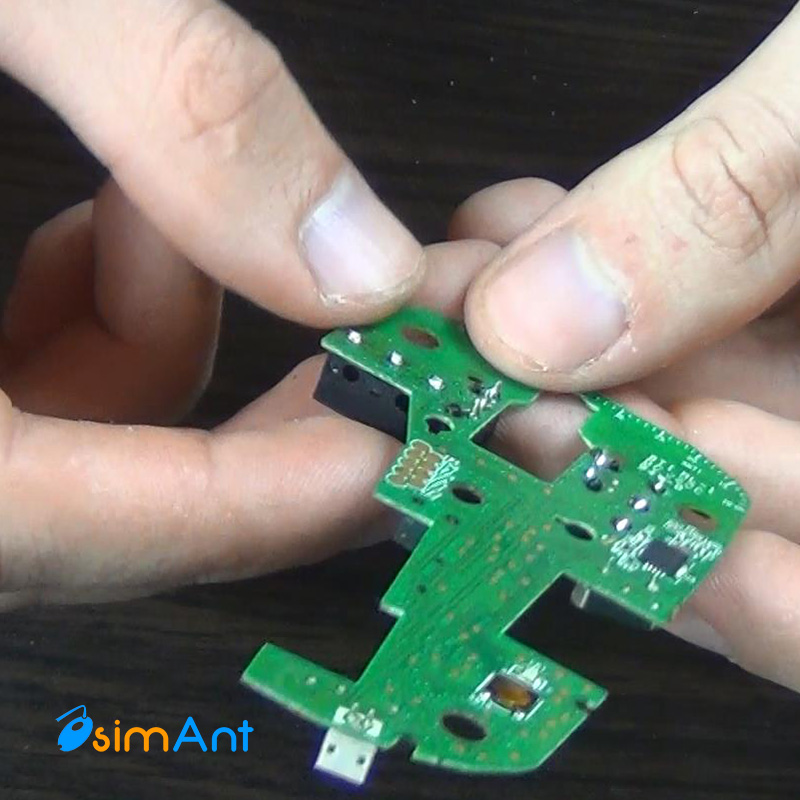

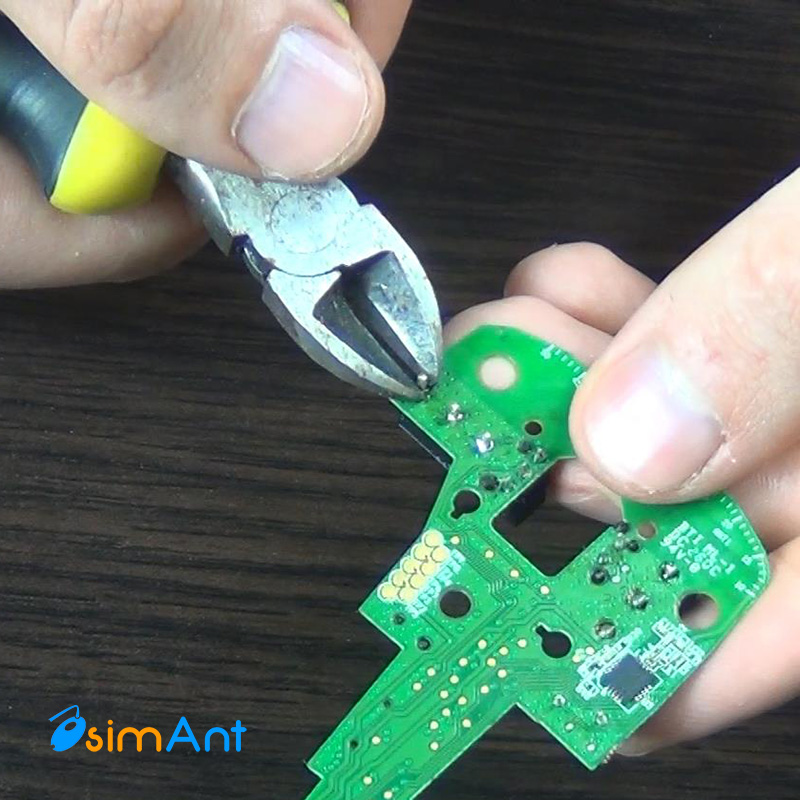

Откусываем выступающие контакты переключателя кусачками.

Откусываем выступающие контакты OMRON D2FC-F-7N(20M)

Укороченные контакты OMRON D2FC-F-7N(20M)

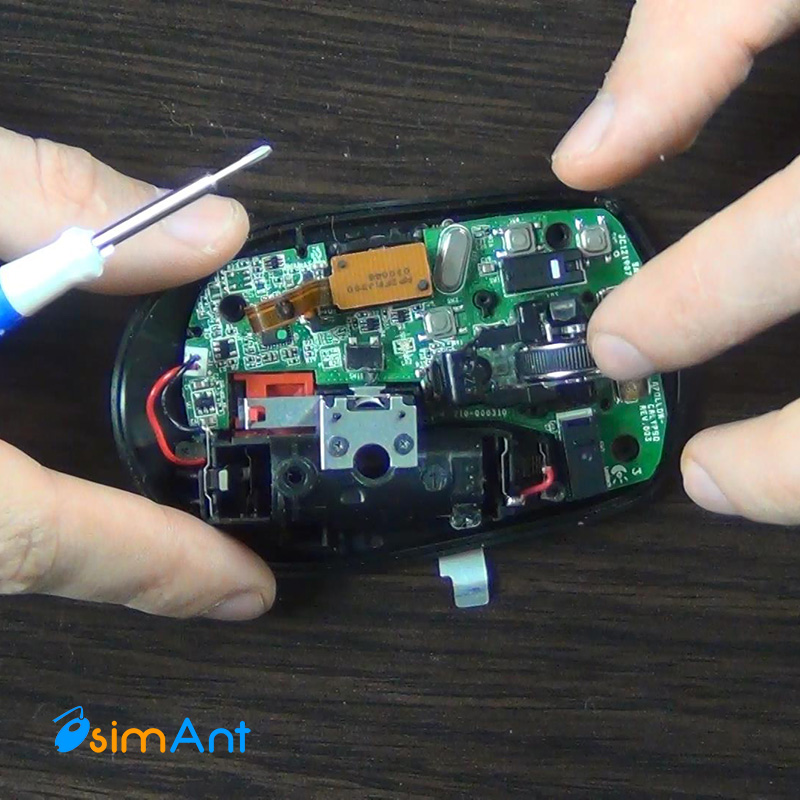

Предварительно устанавливаем плату на место, чтобы протестировать работу установленного переключателя и убедится, что проблема двойного клика "double click" - исправлена.

Сборка мышки logitech vx nano

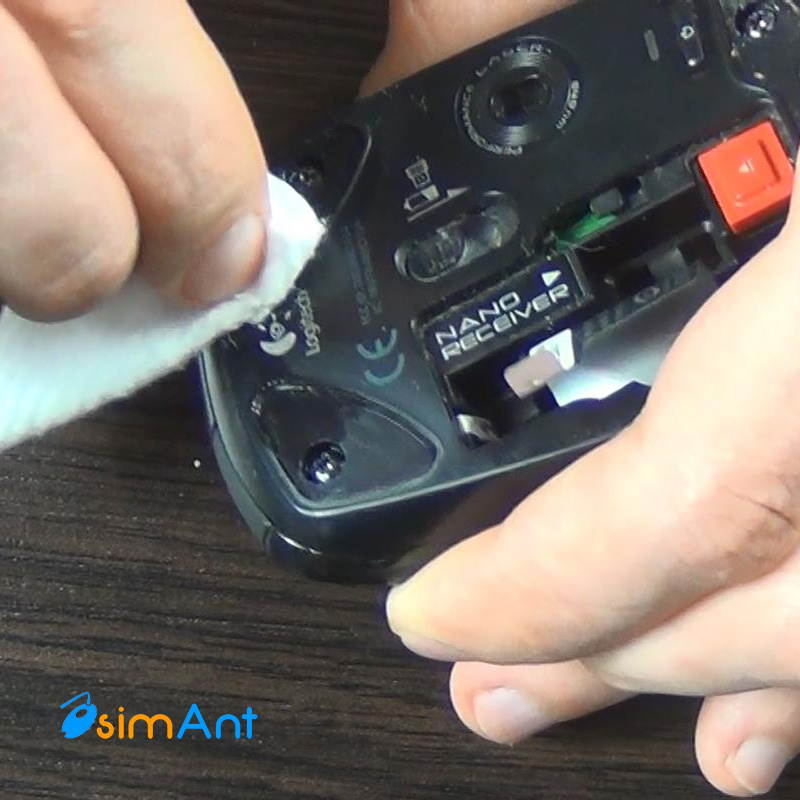

Убедились - собираем манипулятор. Чтобы резиновые накладки хорошо держались, хорошо очистите и обезжирьте поверхность, на которую вы их будете клеить. Сделать это можно спиртом или спирт содержащим напитком, средством для чистки стекол и т.д. Если же у Вас не получилось снять аккуратно, можете использовать супер клей, но имейте ввиду, что следующий раз Вы их просто не снимите.

Очищаем место наклейки ножек мыши

Наклейка ножен манипулятора logitech vx nano

В процессе ремонта кнопки, было заменено колесо прокрутки, разобрана верхняя часть манипулятора и очищена от грязи. Любимая logitech vx nano после ремонта работает более полугода без каких либо нареканий. Так же вы можете посмотреть описанный выше процесс ремонта на видео ниже. Будем очень признательны за оценки и подписку на канал.

Видео ремонта кнопки манипулятора logitech vx nano
