В наличии бытовой фонарик с нерабочим аккумулятором и "слабым" светодиодом. Задача: восстановить работу фонарика и улучшить его характеристики. Улучшение характеристик создается за счет замены светодиода на более мощный и замену аккумуляторной батареи на более емку и компактную литий-полимерную. Так как нашу жизнь заполнили мобильные устройства и не найдется дома, где не нашлось бы зарядного USB устройства, компьютера, ноутбука с USB выходом и кабель с MicroUSB штекером, было принято решение зарядку реализовать от USB посредством контроллера заряда Li-On Li-pol аккумуляторов с MicroUSB гнездом. Задача более чем выполнима с небольшим набором домашнего инструмента. В конце статьи, найдете видео с изложенным здесь материалом.

В работе были использованы:

  1. Сверхъяркий светодиод White 3W 200Lm;
  2. Радиаторная подложка типа "звезда";
  3. Аккумулятор 18650 (3000mAh);
  4. Контроллер заряда li-on аккумуляторов;
  5. Отходы от алюминиевой шины;
  6. Быстросохнущий двухкомпонентный эпоксидный клей;
  7. Термопаста КПТ-8;

Из инструментов:

Паяльник, крестовидная отвертка, кусачки, надфиль.

Вот так выглядит наш фонарик, раньше он заряжался от сети 220 вольт, но даже когда он был в рабочем состоянии, конструкция оставляет желать лучшего, т.к. выдвижные вилки никогда не позволяли зафиксировать его надежно даже в горизонтальном положении в сетевом фильтре на полу.

Красный китайский бытовой фонарик

Разбираем фонарик и удаляем не нужные нам детали. Из ненужных деталей аккумуляторная батарея, которая довно уже не держит заряд, светодиод, который работает, но можно установить более мощный, индикаторный светодиод и вилку для зарядки от сети, т.к. наш фонарик теперь будет заряжаться от USB.

Аккумуляторный фонарик в разобранном виде

Демонтаж сетевой вилки фонарика

Удаление из фонарика старого светодиода

Роль радиатора для рассеивания 3-х ватт тепла, будет выполнять кусок алюминиевой шины. Так же данная шина будет использоваться как держатель светодиода, прижимая его в отражателю.

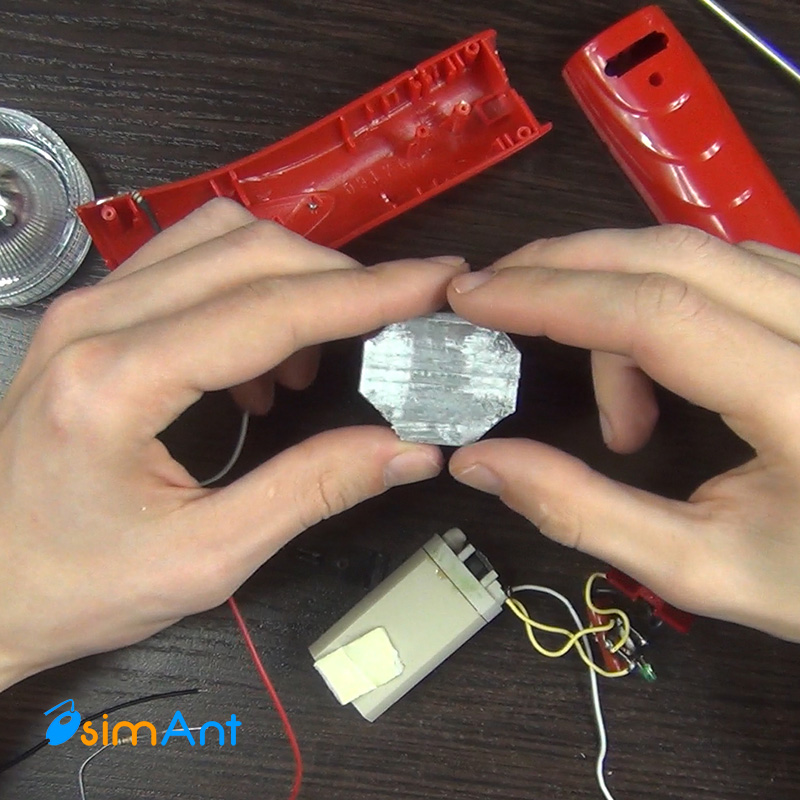

Алюминиевая шина-радиатор для светодиода

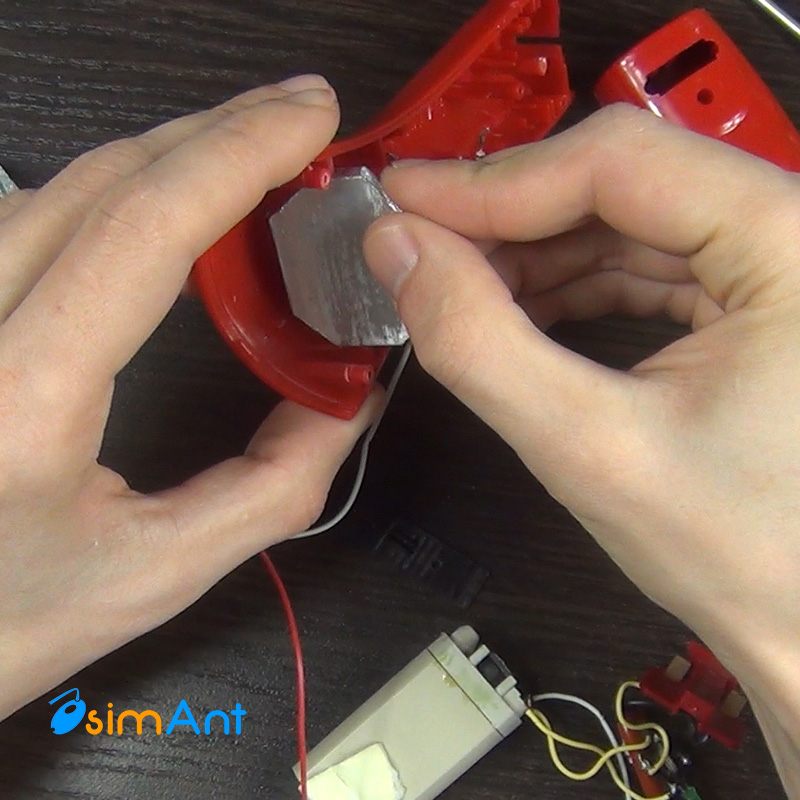

Установка алюминиевой шины-радиатора в корпус фонарика

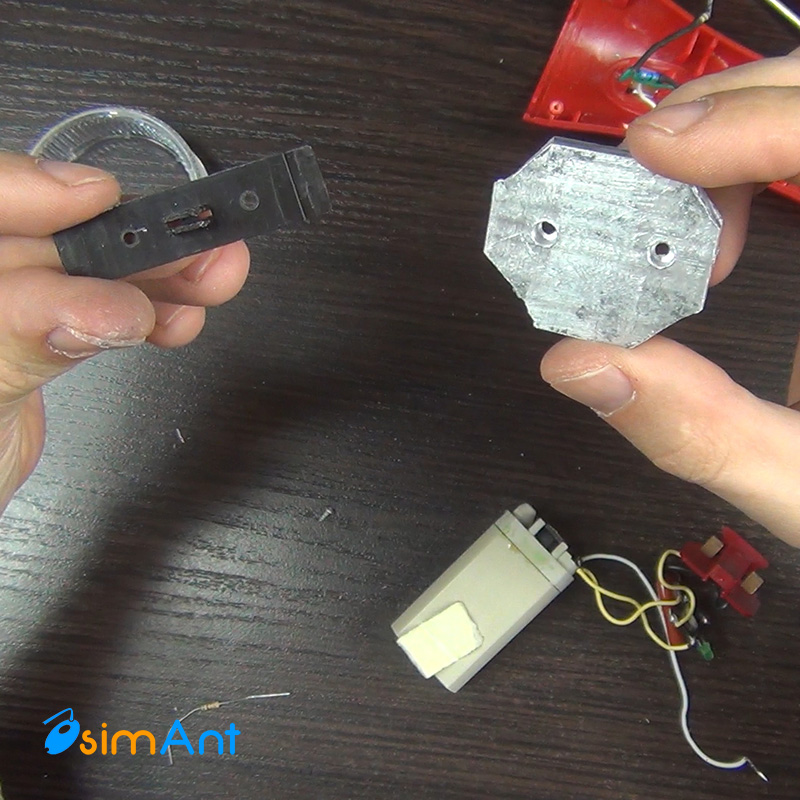

Сравнение крепления фонарика с обработанной алюминиевой шиной

Как упоминалось выше, светодиод будет использоваться белый 3W 200 люмен на радиаторной подложке типа звезда для более удобной установки. Для лучшей теплопроводности между светодиодом и подложкой, использовалась термопаста КПТ-8 (дешево и сердито).

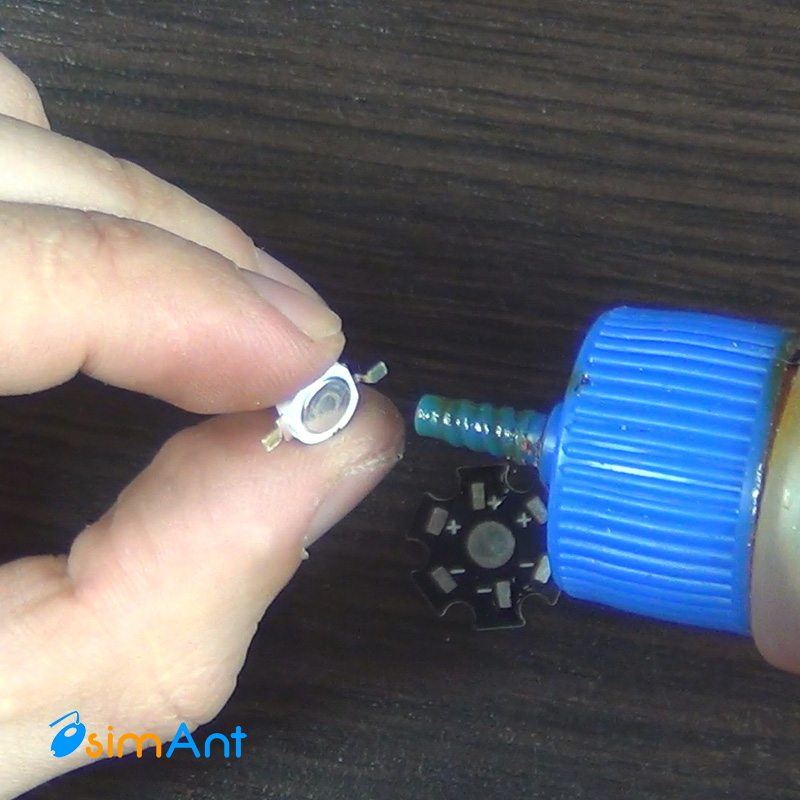

Обработка флюсом контактов светодиода

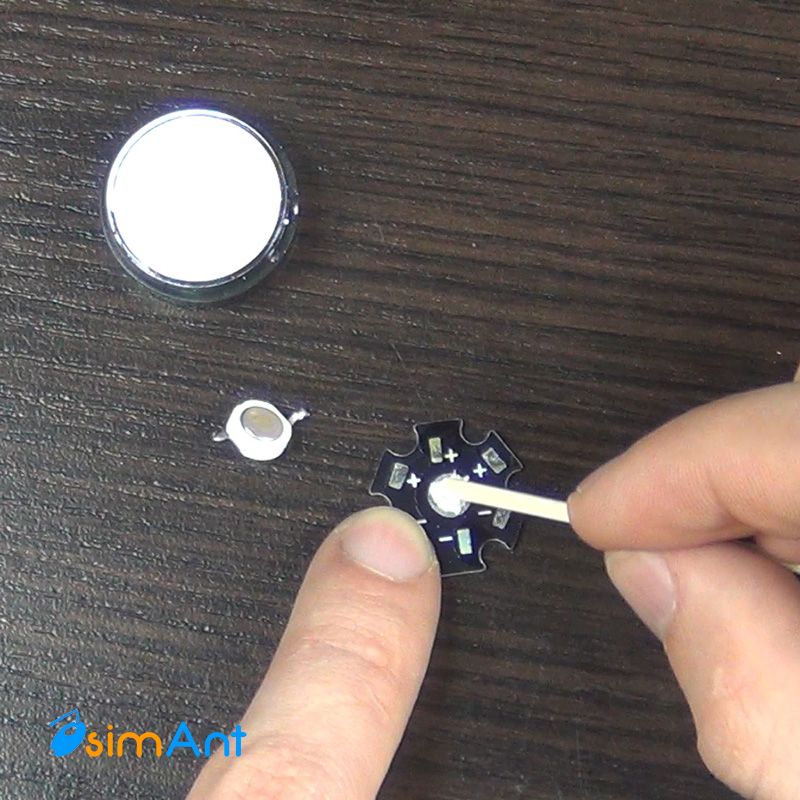

Нанесение термопасты КПТ-8 на радиатор-подложку для светодиода

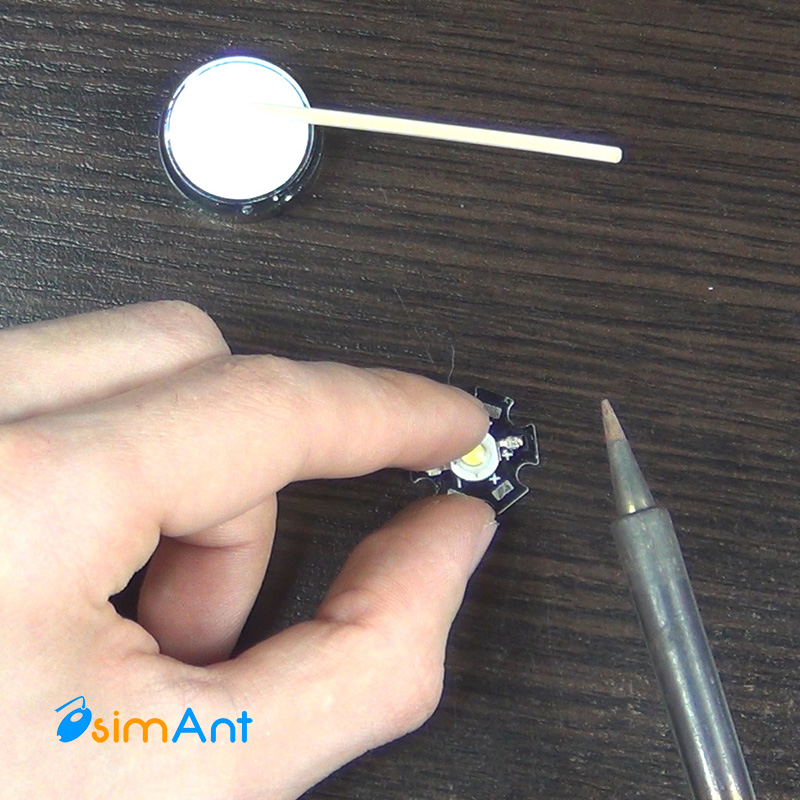

Припайка 3W светодиода к радиаторной подложке звезда

Когда светодиод спаян, крепим его она отражатель, вместе с предварительно подготовленной алюминиевой шиной, не забывая при этом нанести термопасту на подложку-радиатор.

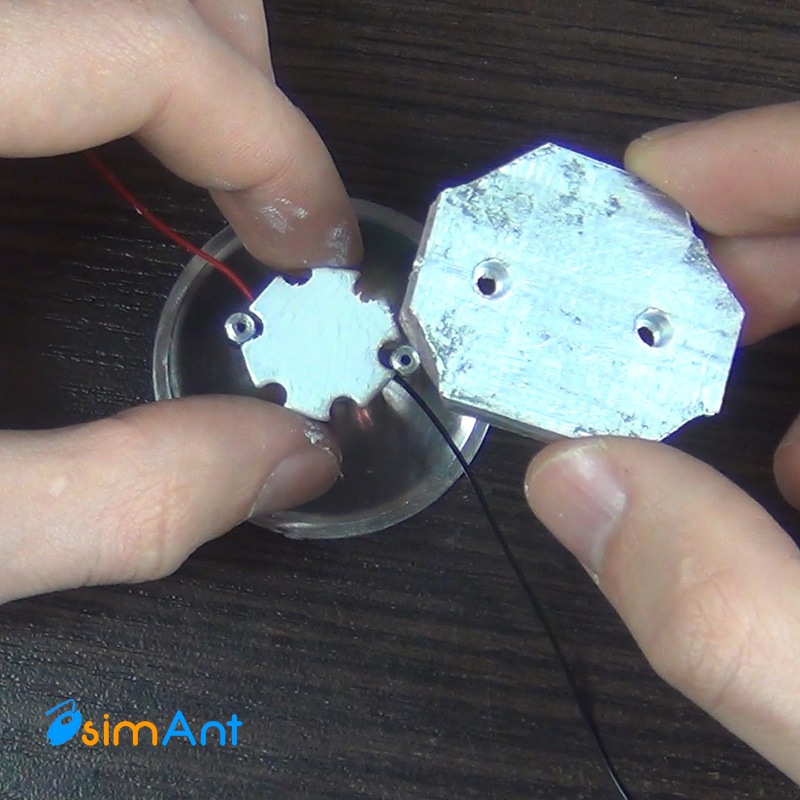

Фиксация светодиода на отражателе фонарика

Соединенные отражатель фонаря со светодиодом и алюминиевой шиной

Для размещения новых деталей, пришлось удалить несколько ребер жесткости в корпусе фонарика.

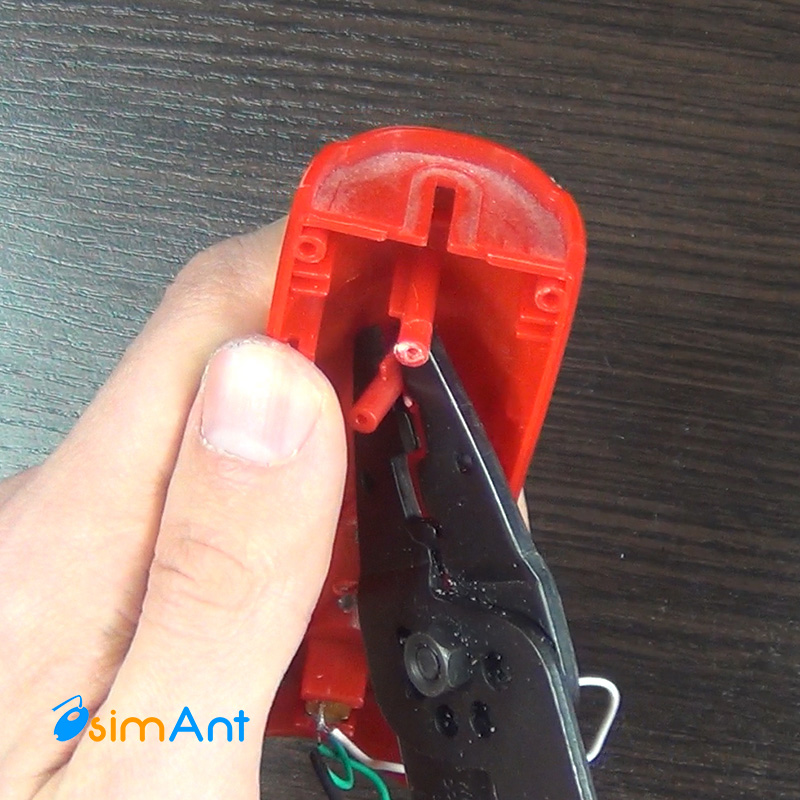

Удаление ребер жесткости корпуса фонарика

Припаиваем провода к аккумуляторной батарее для последующего соединения с остальными элементами фонарика. Будьте внимательные, литиевые батареи не очень любят горячую пайку, старайтесь делать все быстро, а еще лучше использовать батарейный отсек, но у нас он в фонарик не поместился.

Припайка проводов к литиевому аккумулятору 18650

Литиевый аккумулятор 18650 с припаянными проводами плюс минус

Вот так выглядит контроллер заряда литиевых батарей от USB.

Контроллер заряда литиевых и литий-полимерных аккумуляторов от USB

Для установки контроллера в корпус фонаря, высверливаем в корпусе отверстие и подгоняем под гнездо контроллера microUSB. Так же пришлось поработать над самим конроллером, придав краю где расположено гнездо полукруглой формы.

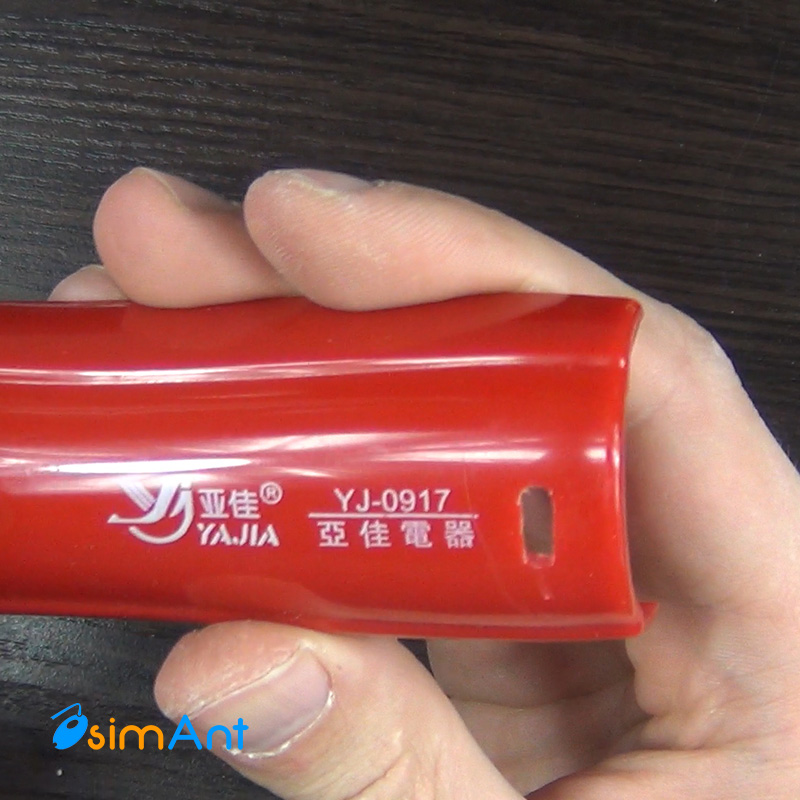

Высверленное отверстие для установки контроллера в корпусе фонарика

Крепиться будет на двухкомпонентный быстросохнущий эпоксидный клей, наносится будет на место, где обрабатывалась плата, чтобы без проблем выдерживались регулярные нагрузки соединения к кабелем и при желании, можно было без проблем склейку изнутри, раскрутив корпус фонарика.

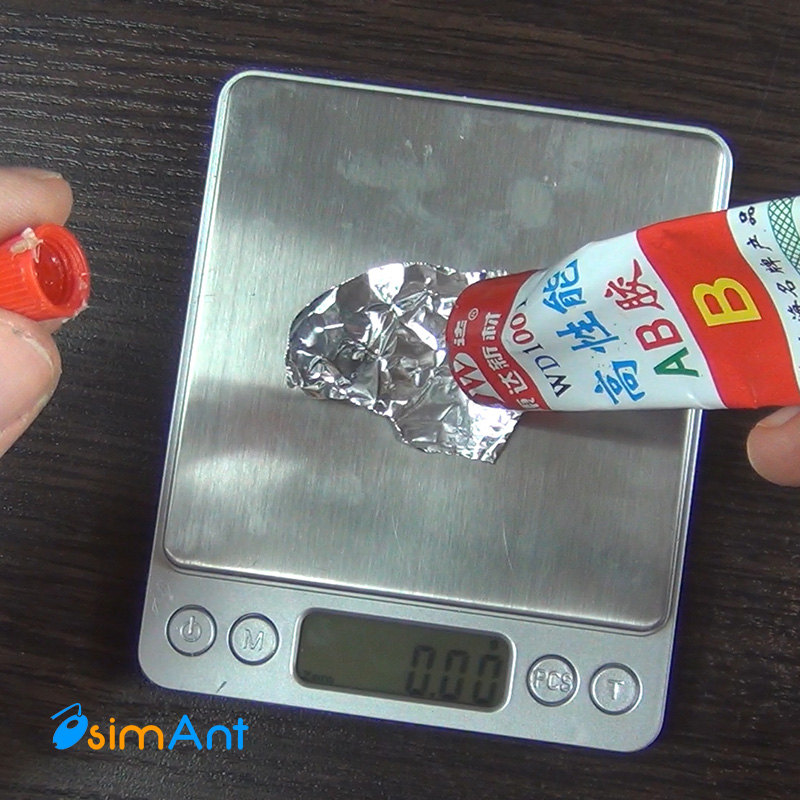

Смешивание двухкомпонентного эпоксидного клея

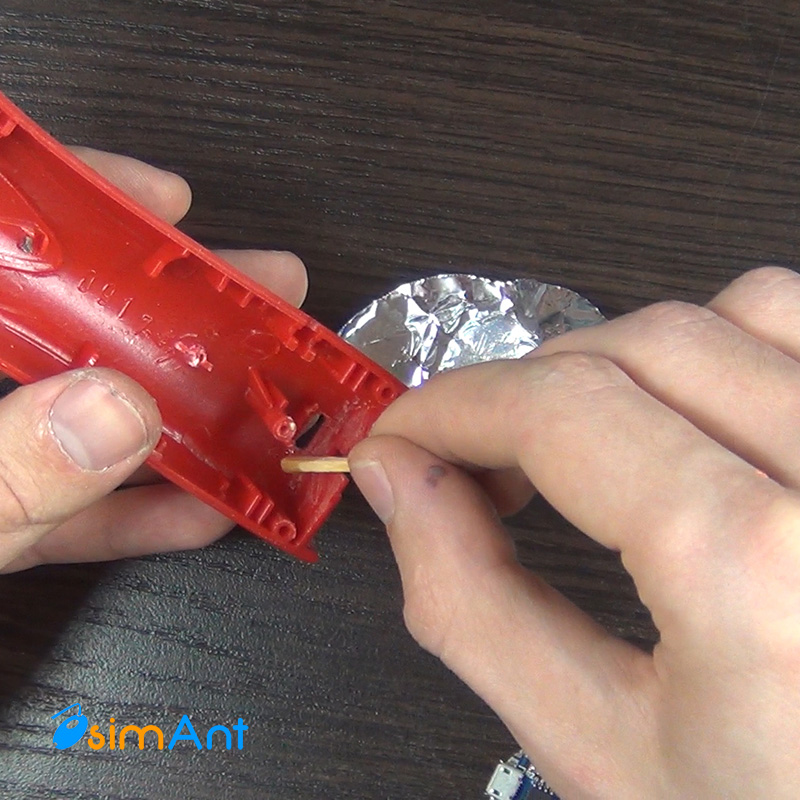

Нанесение эпоксидного клея на корпус фонарика

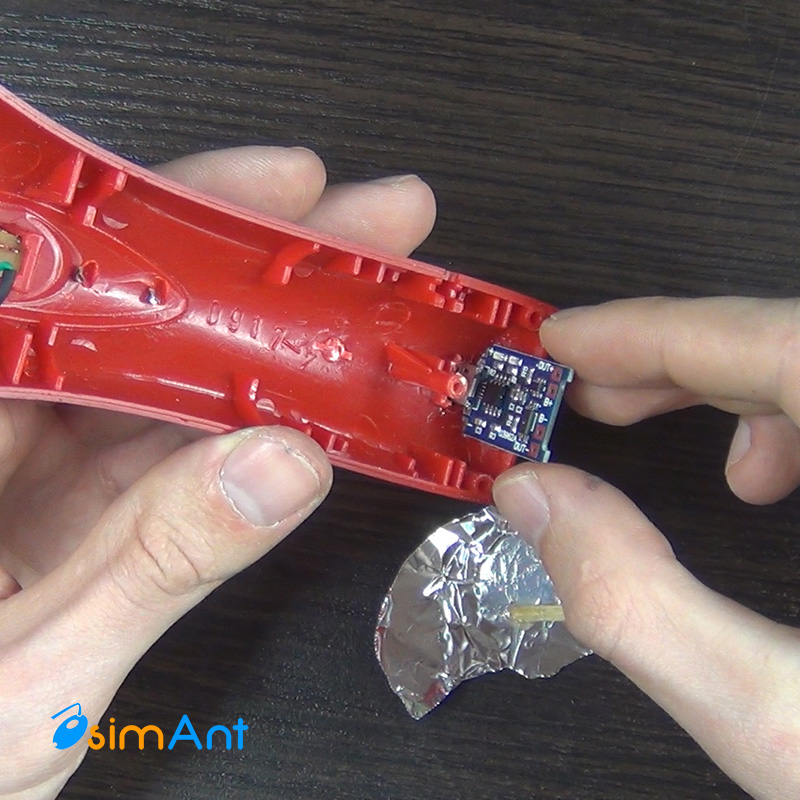

Установка контроллера заряда литиевых батарей в корпус фонарика

Для более уверенного удерживания отражателя, пришлось сделать дополнительное ребро жесткости с куска черного пластика, приклеив тем же эпоксидным клеем.

Дополнительное ребро жесткости для крепления отражателя в корпусе фонарика

Т.к. эпоксидный клей у нас быстросохнущий, через 5 мин. деталью можно было уже пользоваться. Подключаем и проверяем, как себя "чувствует" наш контроллер на новом месте.

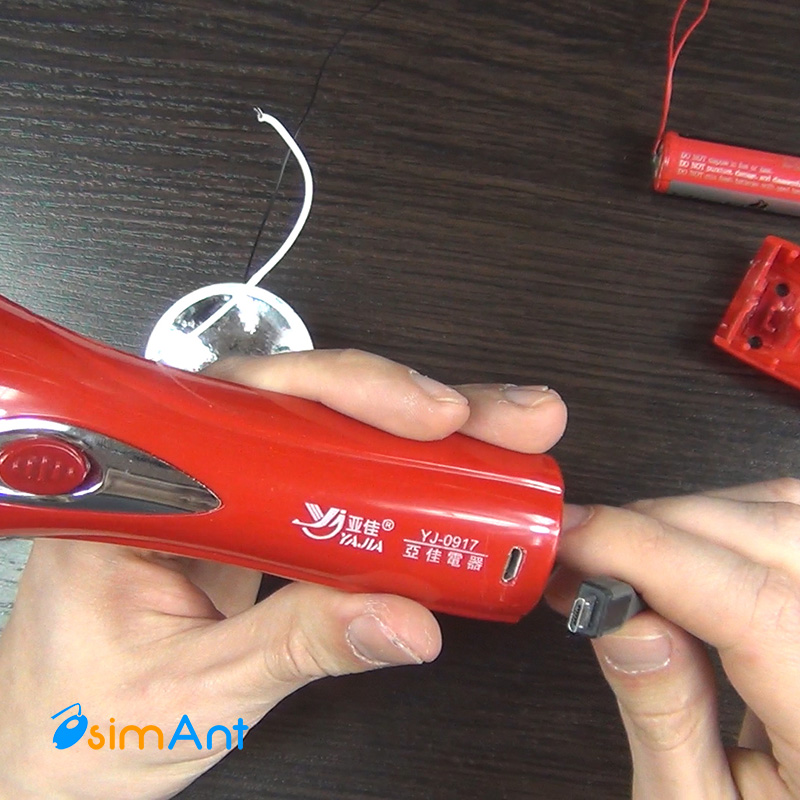

Подключение USB кабеля к фонарику

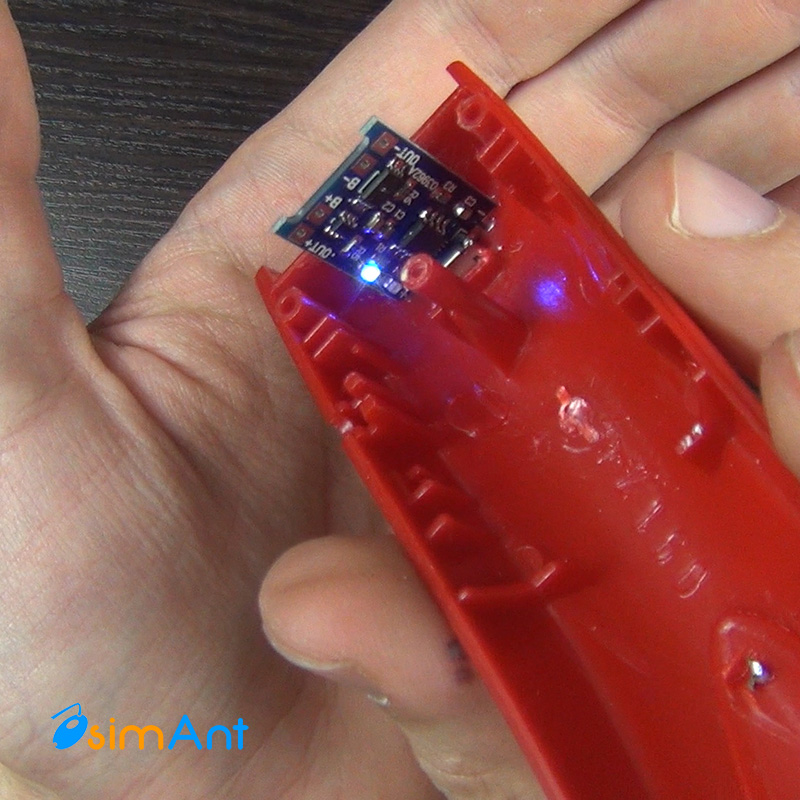

Светится синий светодиод - питание к контроллеру подключено

Горит синий светодиод - питание подключено. Припаиваем аккумулятор к контроллеру и переключателю.

Припайка литиевого аккумулятора к контроллеру заряда литиевых батарей

И снова проверяем, подключая кабель USB. Горит красный светодиод - аккумулятор заряжается.

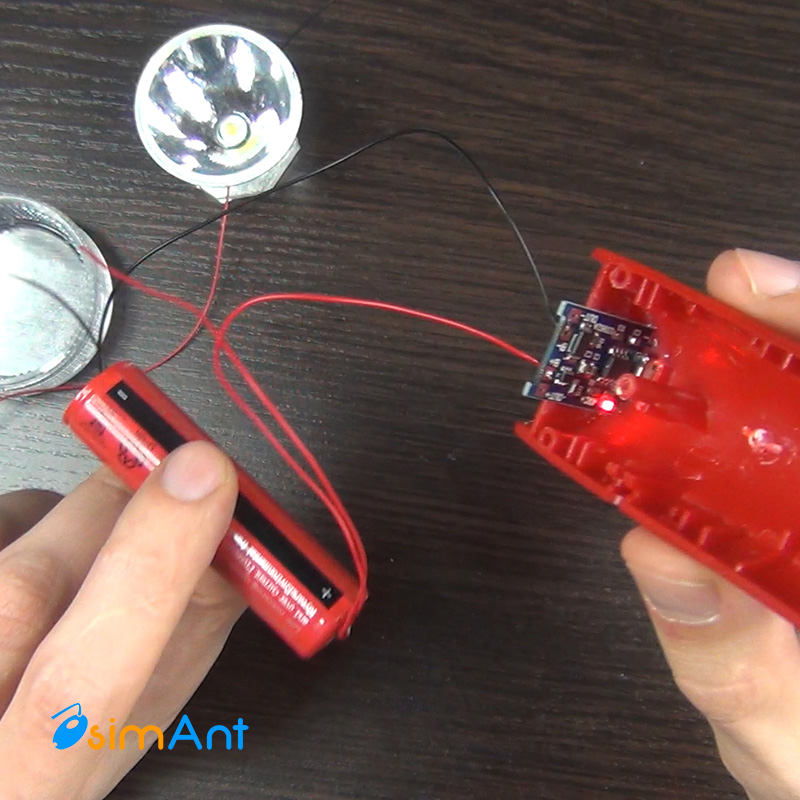

Проверка работы контроллера для зарядки литиевого аккумулятора

Припаиваем светодиод с отражателем. Для рассеивания мощности, которая не нужна светодиоду, оставили родные резисторы, они идеально подошли к схеме.

Подпайка резистора к светодиоду

Тестируем установленный светодиод.

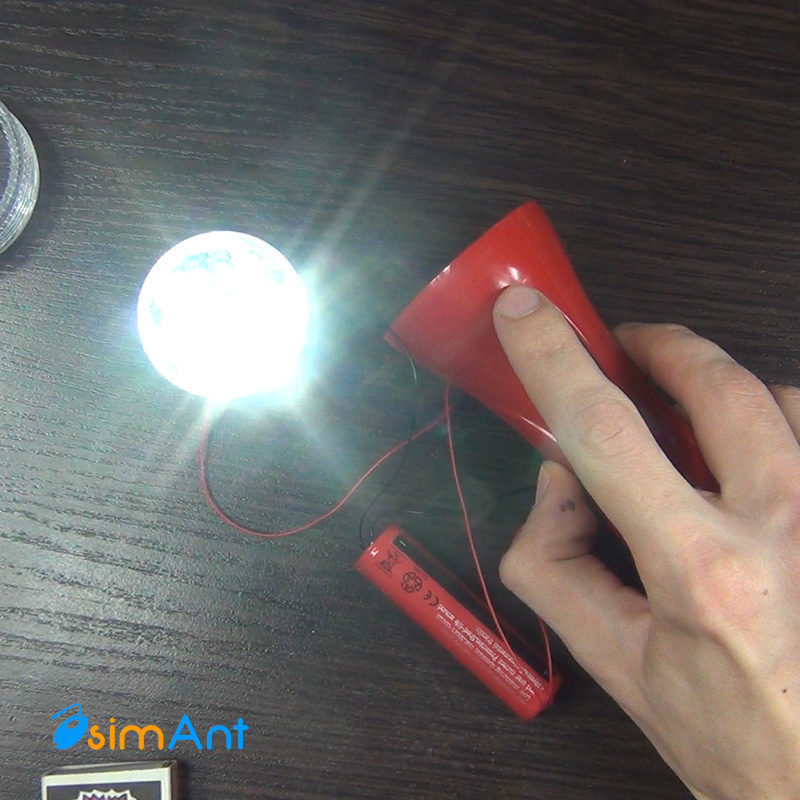

Проверка предварительно собранного фонарика

Работает как положено! Раз все работает - собираем конструкцию.

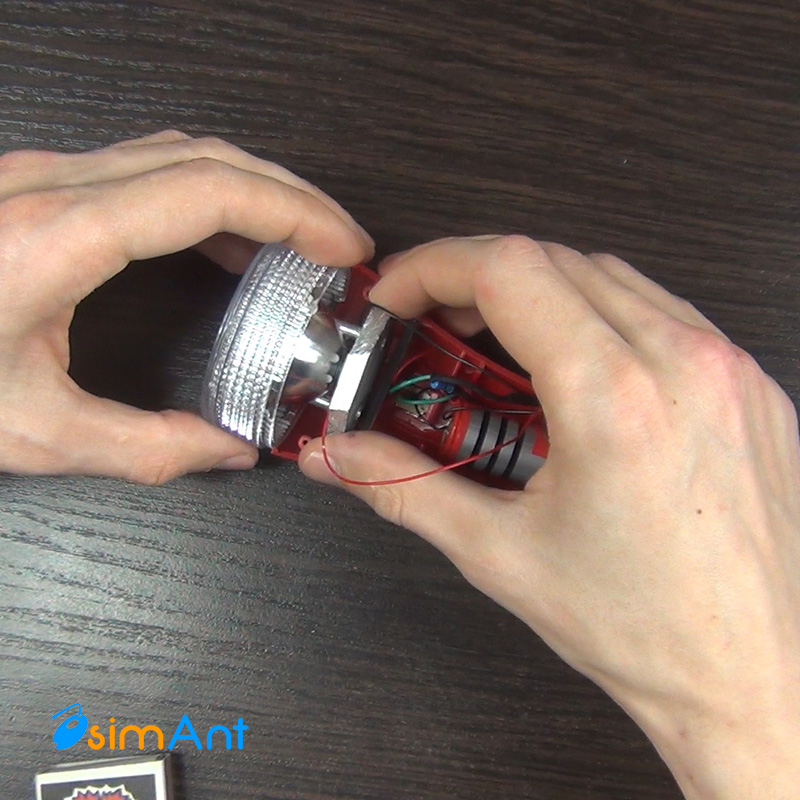

Сборка обновленного фонарика

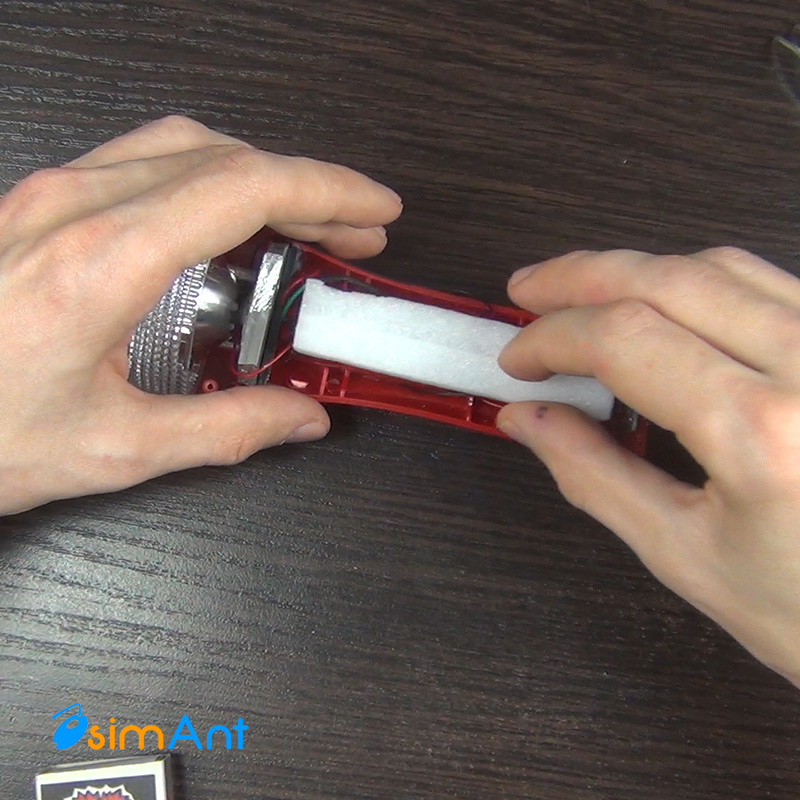

Установка уплотнителя в корпус фонарика для удерживания литиевой батареи

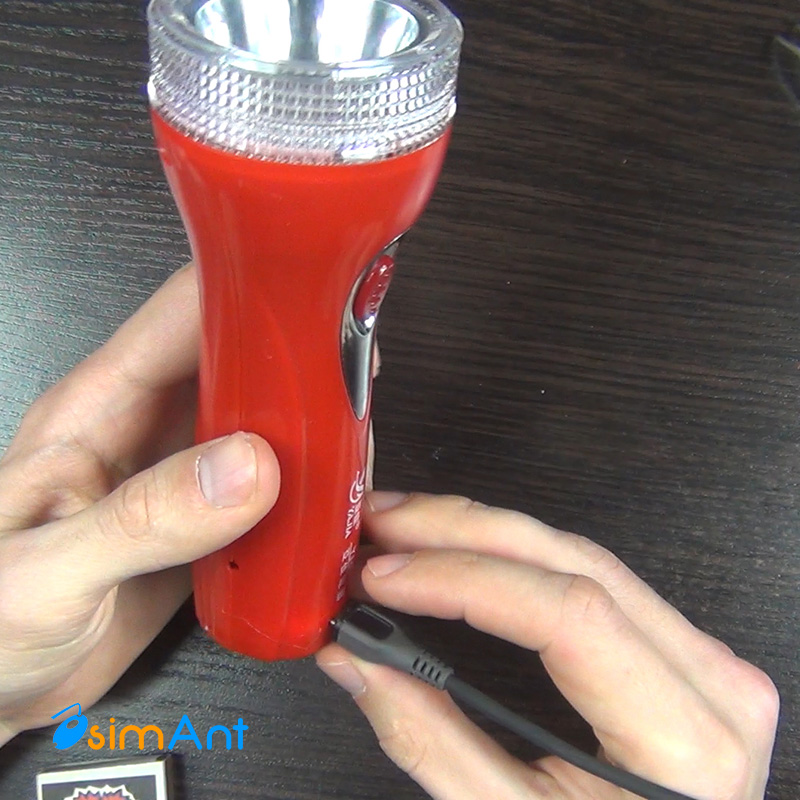

Первое подключение USB кабеля к фонарику после сборки

Фонарик собран, работает и светит намного ярче, чем раньше.

Первое включение фонарика после сборки

Ниже вы найдете видео с материалом изложенным в данной статье. В следующей статье мы опишем, как с этого фонарика сделали внешний аккумулятор (Power Bank) для зарядки мобильных устройств. А если у Вас нет желания мастерить такой фонарик, обратите внимание на трех ваттный фонарик POLICE, который работает продолжительное время всего от одной батарейки АА, имеет влагозащиту и светит ничем не хуже, а стоит сущие копейки.
