В пред идущей статье, со старого фонарика мы сделали новый, улучшив при этом его характеристики.

Как правило, там где нет света и нужен фонарик, нет электричества вовсе и возникла идея малыми усилиями сделать с этого же фонарика - PowerBank (внешний аккумулятор) для зарядки мобильных устройств. В конце статьи Вы найдете видео с изложенным здесь материалом.

Для реализации нашей идеи, нам нужен будет преобразователь напряжения, который из 3.7 вольт литий-ионного аккумулятора, сделает нужные нам 5 вольт и USB выход, к которому мы сможем присоединить кабель, задача решается установкой вот такого преобразователя напряжения c USB.

Для того, чтобы переключаться между режимами Power Bank (внешний аккумулятор) и фонариком, мы уберем один из резисторов, который подпаян к светодиоду включает менее яркое свечение фонарика, таким образом мы уберем один из режимов фонарика и добавим режим Power Bank.

Раскручиваем фонарик.

Фонарик изнутри

На месте обведенное красным кругом, будет установлен USB выход, в данной области раньше размещалась вилка для подзарядки от сети.

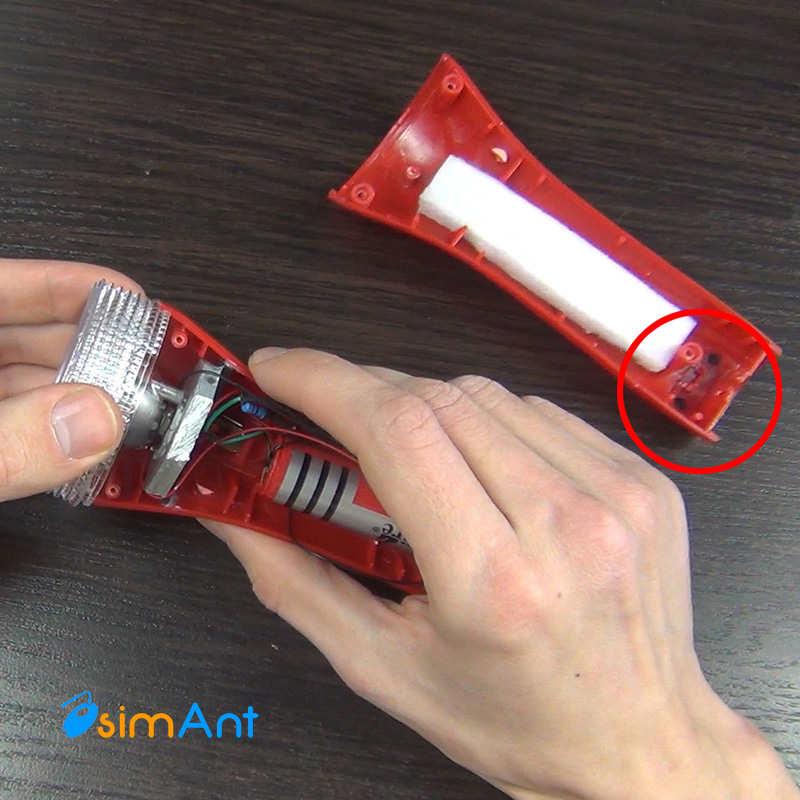

Место установки преобразователя напряжения

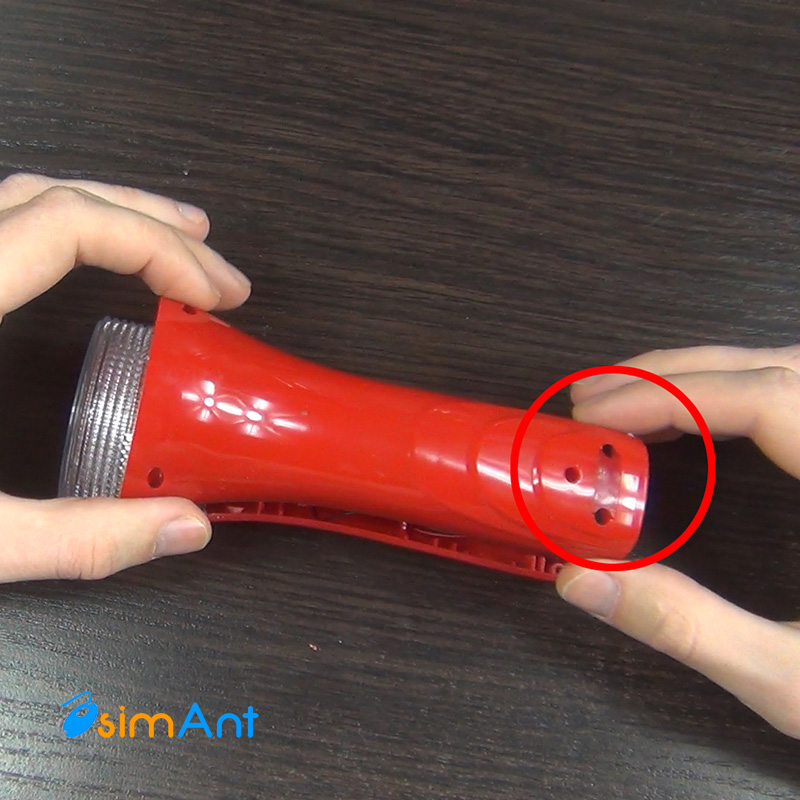

Место в корпусе фонарика для USB гнезда

Так как при пред идущей обработке всего слегка "прихватили" эпоксидным клеем данную заглушку, приложив некоторое усилие, просто ее выдавливаем.

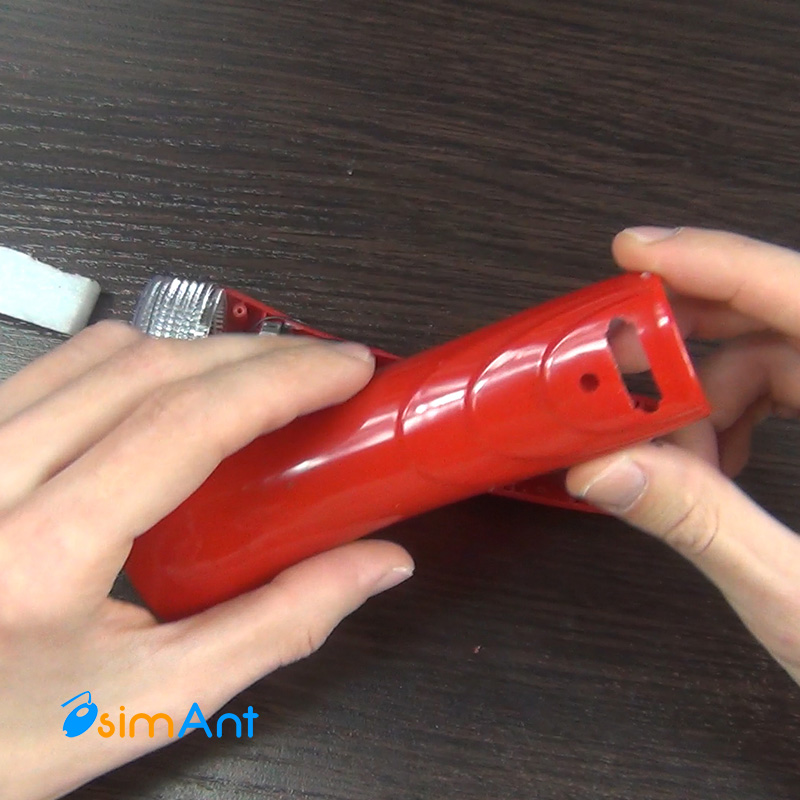

Отверстие для USB выхода внешнего аккумулятора

Вот так выглядит преобразователь напряжения 5V, который поможет нам с фонарика сделать Power Bank (Павер Банк).

Повышающий преобразователь напряжения 5V

Преобразователь будет припаян к специально выведенным контактам OUT+/OUT- контроллера заряда литий-ионного аккумулятора.

Контроллер заряда литиевых батарей

Освобождаем один контакт переключателя для подпайки к нему преобразователя.

Отпайка резистора от переключателя

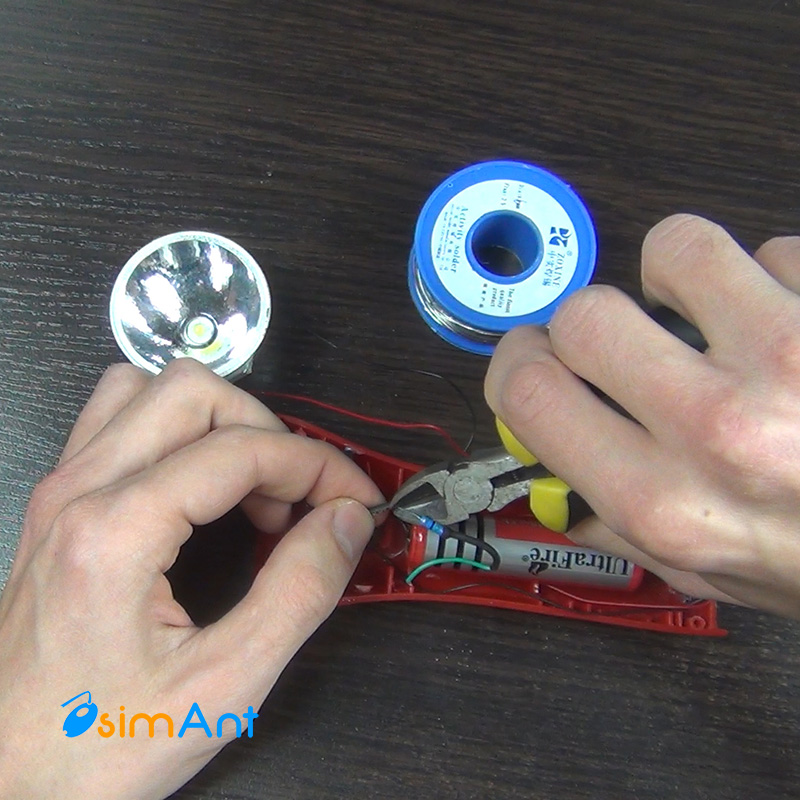

Удаление лишнего резистора

Припаиваем преобразователь. Проверяем работу преобразователя и фонарика, чтобы в случае неудачи перепаять.

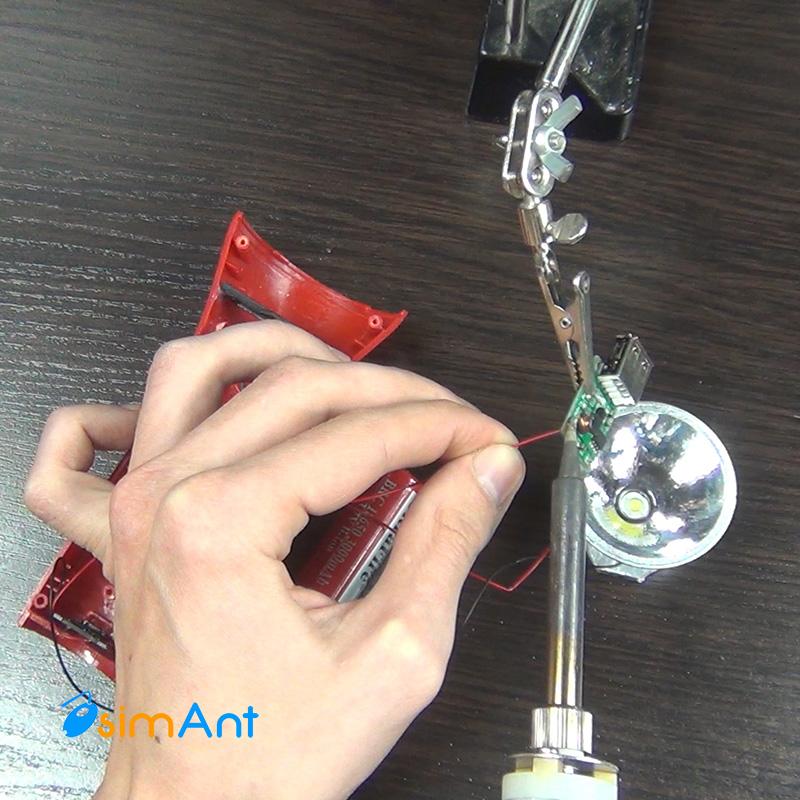

Подпайка повышающего преобразователя 5V

Проверка работы преобразователя напряжения

Проверка работы фонарика

Все работает. Приклеиваем на все тот же эпоксидный клей наш преобразователь. Через 5 минут изделием можно пользоваться, собираем конструкцию.

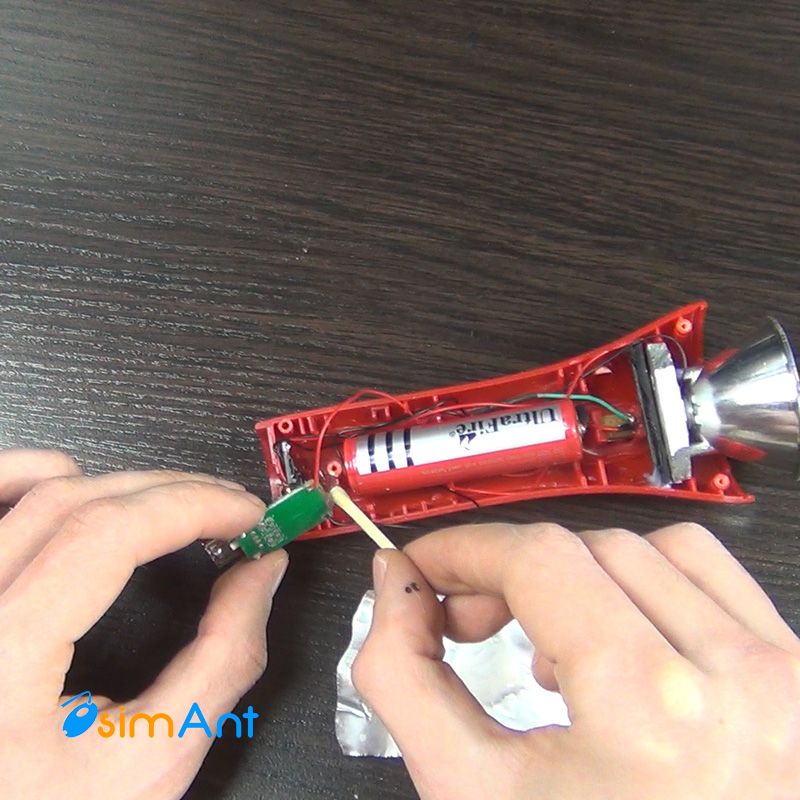

Приклеиваем преобразователь на эпоксидный клей

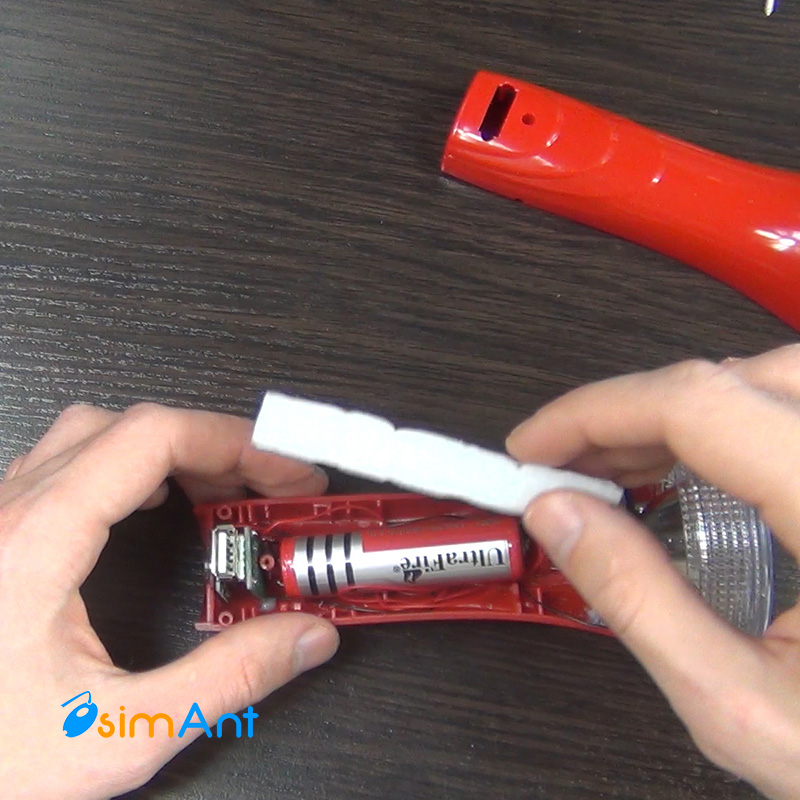

Сборка павер банка

Собираем внешний аккумулятор из фонарика

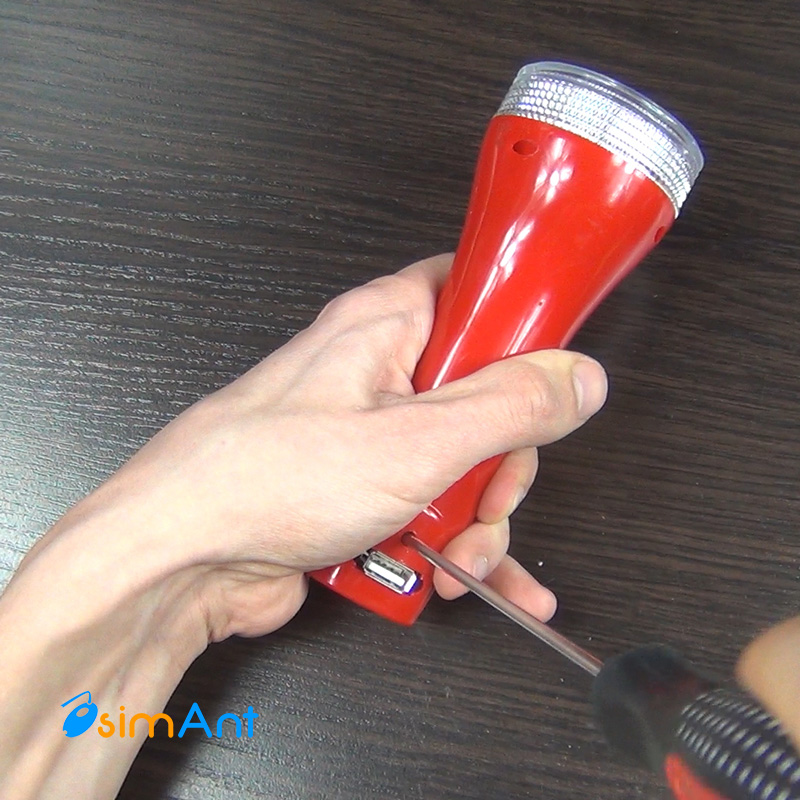

Собираем внешний аккумулятор своими руками

Проверяем работу нашего павер банка. Телефон №1 (аккумуляторная батарея 2000 mAh)

Проверка работы внешнего аккумулятора из фонарика

Телефон №2 (Аккумуляторная батарея 2500 mAh)

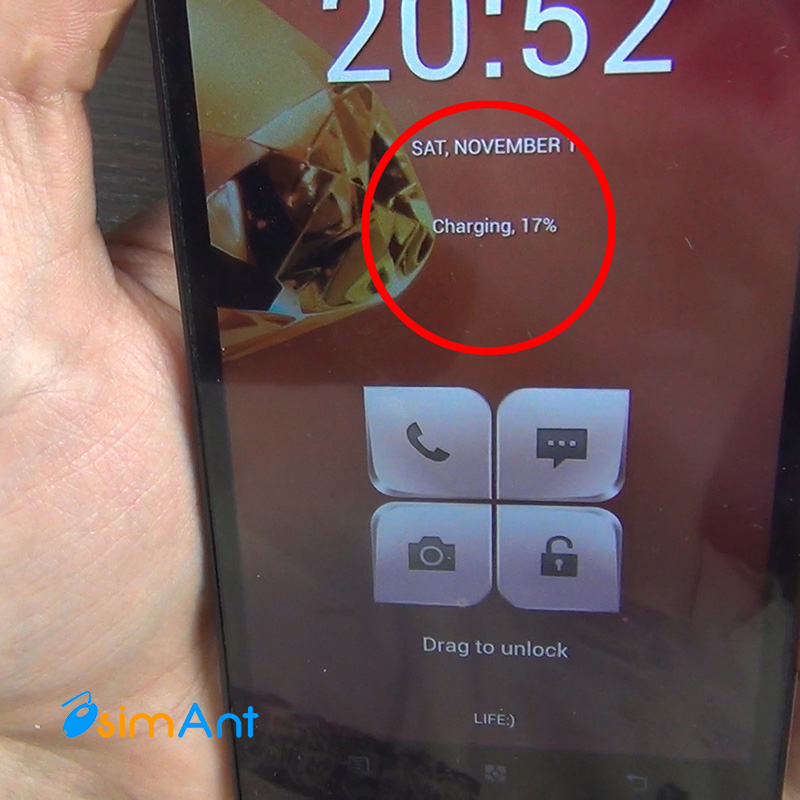

Проверка работы самодельного внешнего аккумулятора (Power Bank)

И фонарик и Power Bank (внешний аккумулятор) работает как положено, оба телефона заряжаются. Теперь владелец фонарика не останется без света и связи, главное не забывать заряжать батарею.

Ниже вы найдете видео с материалом изложенным в данной статье. А если Вы не хотите резать, пилить, паять, посетите наш раздел с внешними аккумуляторами и Вы обязательно себе что-то подберете.
