Контроллер заряда литиевых батарей от солнечных панелей

Обратите внимание на обозначения платы контроллера, подключение внешних источников питания: красный - минус, черный - плюс, при смене полярности контроллер безвозвратно выходит из строя.

Общее описание контроллера для заряда литиевых аккумуляторов

Контроллер заряда литиевых аккумуляторов (батарей) от солнечных панелей или сетевого источника питания. Данный контроллер заряда li-ion батареи предназначен для самостоятельной сборки внешних аккумуляторов и подзарядки мобильных устройств походных условиях. Это стандартная электроника для внешних аккумуляторов с солнечной батареей.

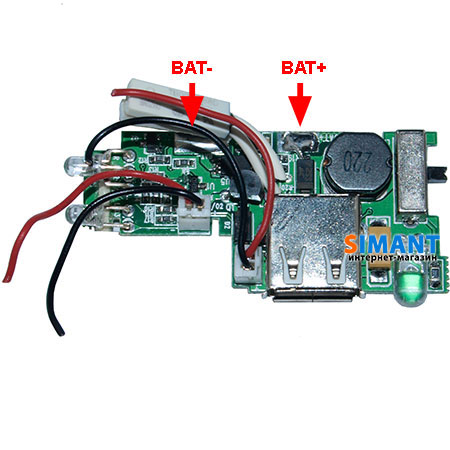

Контроллер имеет выходы BAT+ и BAT- для подключения стандартной li-ion батареи 3.7 вольт, один разъем для подключения солнечной батареи до 6 вольт и током до 1 ампер, второй разъем предназначен для подключения внешнего зарядного устройства для ускоренного заряда литиевого аккумулятора подключенного к схеме к данному контакту Вы можете припаять любой удобный для Вас разъем.

Для зарядки внешних устройств служит гнездо USB с преобразованным напряжением 5 вольт и 600 миллиампер, что соответствует стандартному напряжению в USB 2.0. Переключатель служит для управления зарядом батареи и включения светодиода (светодиод в данном случае служит как обычный фонарик), переключатель имеет три положения Включен, Выключен, и Включен светодиод.

Контроллер заряда аккумулятора оборудован самовосстанавливающийся термопредохранителем, который в случае перегрева литиевой батареи отключит нагрузку, во избежание возгорания. Размеры контроллера составляют высота - 55 миллиметров, ширина - 25 миллиметров и толщина всего 10 миллиметров, что позволит установить его в самый компактный корпус.

Контакты для подключения литиевой батареи 3.7V.

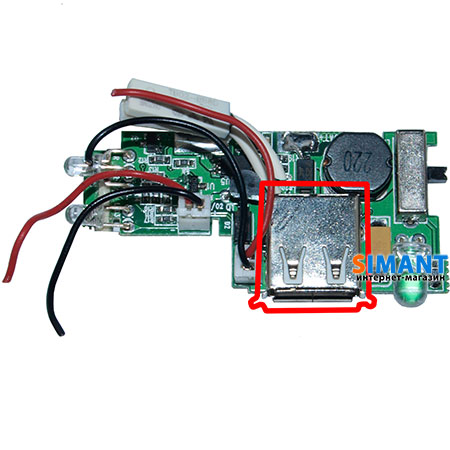

USB гнездо с напряжением 5 вольт и 500 миллиампер.

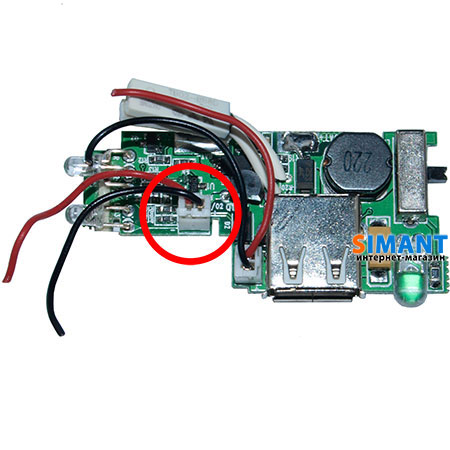

Разъем для подключения к внешнему зарядному устройству, питание 5-6 вольт, 500 миллиампер.

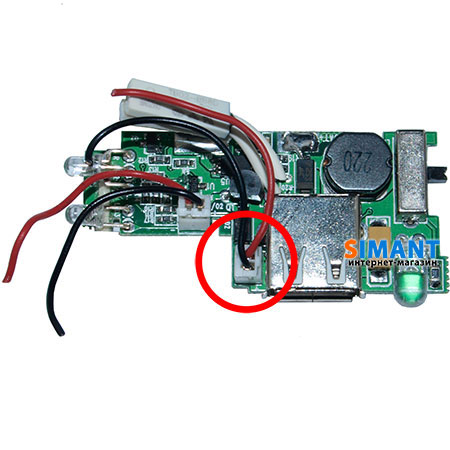

Разъем для подключения к солнечной панели, напряжение 6 вольт.

Переключатель режимов On/Off/LED светодиод. В положении "on" работает USB, в положении "Off" работает зарядка аккумулятора в том числе от солнечной панели, в положении LED горит светодиод.

Самовосстанавливающийся термопредохранитель для предотвращения самовозгорания при неисправности.
